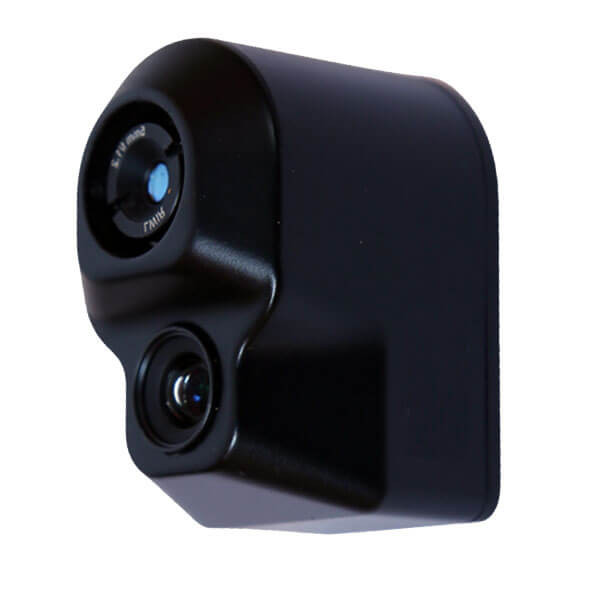

Dual-Spektral Wärmebildkamera mit 4K-NIR-Sensor
TruVision-Dual-3840-640

Dual-Sensor-Kamera mit 8 MP CMOS und LWIR-Wärmebildfusion für UAVs, OEM- und Überwachungssysteme

Die Erglon TruVision Dual 3840:640 kombiniert eine hochauflösende 8-Megapixel-CMOS-Kamera mit einer leistungsstarken LWIR-Wärmebildkamera in einem kompakten Dual-Sensor-Modul. Durch die gleichzeitige Erfassung sichtbarer Bildinformationen und thermischer Strahlung liefert das System ein deutlich umfassenderes Lagebild als konventionelle Einzelkameras. Personen, Fahrzeuge und andere Objekte lassen sich selbst bei Dunkelheit, Gegenlicht, Rauch oder schwierigen Wetterbedingungen zuverlässig erkennen und beurteilen.

Der integrierte Sony CMOS-Sensor erzeugt detailreiche 4K-Bilder mit einer Auflösung von 3840 × 2160 Pixeln. Ergänzt wird er durch einen Lynred-LWIR-Wärmebildsensor mit 640 × 480 Pixeln, 12 µm Pixelgröße und einer thermischen Empfindlichkeit von NETD < 20 mK. Dadurch werden selbst geringste Temperaturunterschiede sichtbar und können direkt mit den hochauflösenden Bildinformationen des CMOS-Sensors kombiniert werden.

Mit einem Gewicht von nur 52 g, integriertem 32-GB-eMMC-Speicher, Onboard-Aufzeichnung sowie USB Type-C, Ethernet und Analog-Video eignet sich die TruVision Dual 3840:640 gleichermaßen für UAVs, OEM-Integrationen, mobile Beobachtungssysteme und stationäre Sicherheitsanwendungen.

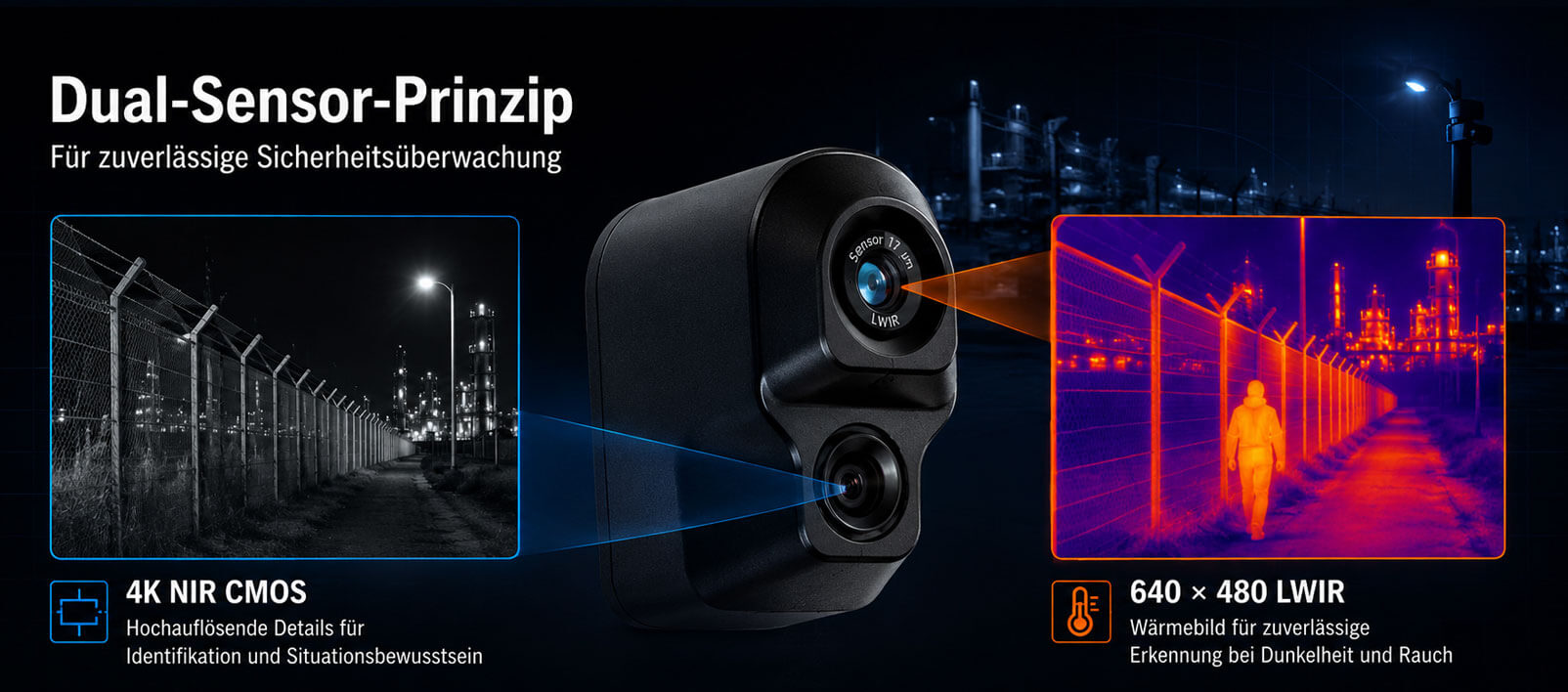

Dual-Sensor-System für sichtbare und thermische Bildinformationen

Die TruVision Dual 3840:640 vereint zwei komplementäre Sensortechnologien in einem exakt aufeinander abgestimmten Kameramodul. Der hochauflösende CMOS-Sensor liefert detailreiche Strukturen, Farben und Konturen, während der LWIR-Sensor Temperaturunterschiede unabhängig von den Lichtverhältnissen erfasst. Beide Informationen stehen synchron zur Verfügung und bilden die Grundlage für eine deutlich zuverlässigere Situationsbewertung.

Gerade in der professionellen Sicherheitsüberwachung entstehen dadurch entscheidende Vorteile. Thermisch auffällige Personen oder Fahrzeuge lassen sich schnell lokalisieren, während das sichtbare Bild zusätzliche Details zur Identifikation und Dokumentation liefert. Dadurch verbessert sich die Erkennung auch bei Nebel, Dämmerung, Rauch oder komplexen Hintergrundstrukturen.

8-MP-CMOS und 640 × 480 LWIR-Wärmebildsensor

Beide Sensoren arbeiten mit einer Bildrate von bis zu 60 Bildern pro Sekunde und ermöglichen eine flüssige Darstellung dynamischer Szenen. Die hohe thermische Empfindlichkeit erleichtert die Erkennung kleinster Temperaturdifferenzen, während der 8-Megapixel-CMOS-Sensor zusätzliche Details für Dokumentation, Lagebeurteilung und Auswertung bereitstellt.

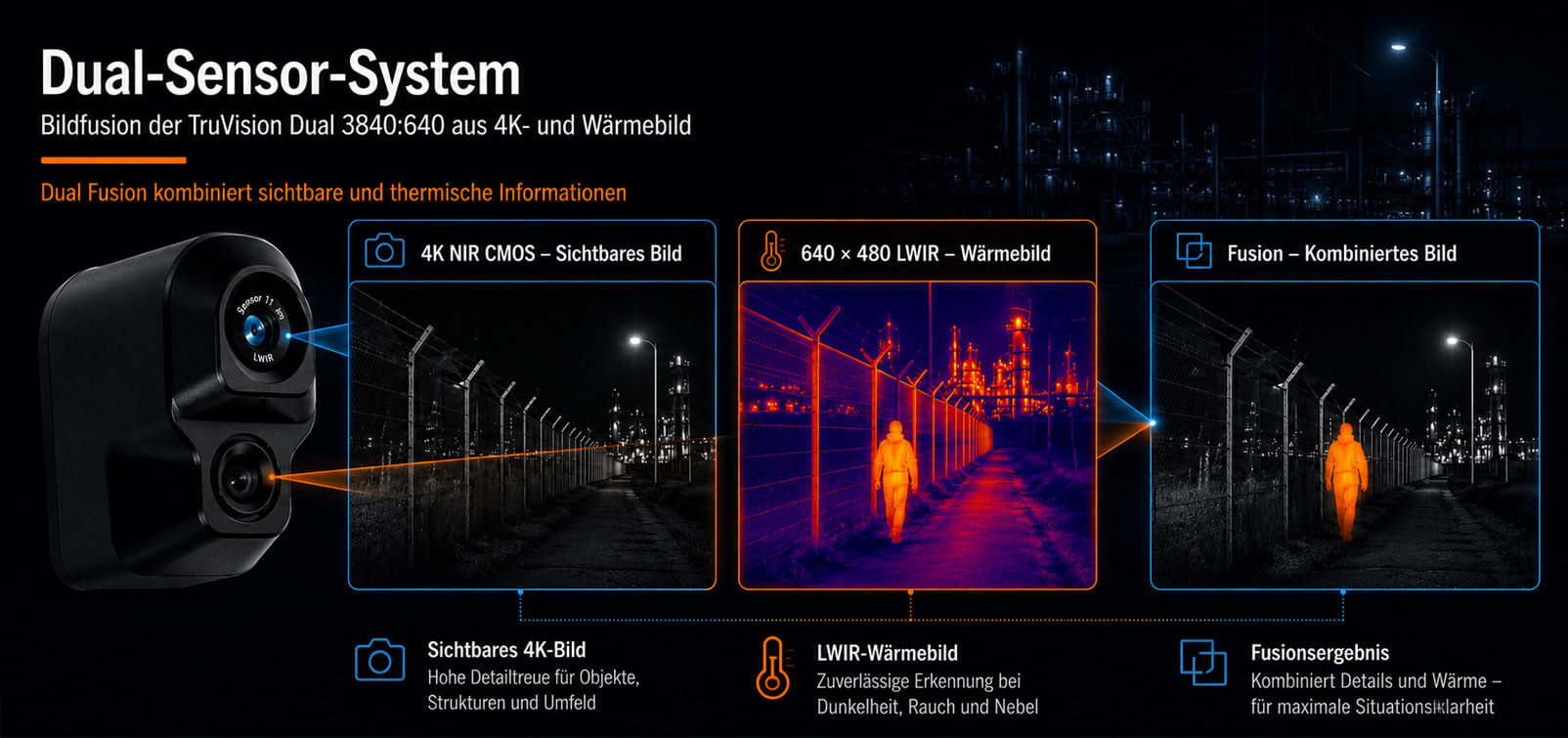

Dual Fusion

Je nach Anwendung stehen verschiedene Darstellungsmodi zur Verfügung, um sichtbare und thermische Bildinformationen optimal auszuwerten. Mit der integrierten Dual-Fusion-Funktion werden die Daten beider Sensoren in einem gemeinsamen Bild zusammengeführt. Dadurch lassen sich thermische Auffälligkeiten unmittelbar den sichtbaren Strukturen zuordnen, was die Lagebeurteilung insbesondere in sicherheitskritischen Anwendungen deutlich vereinfacht.

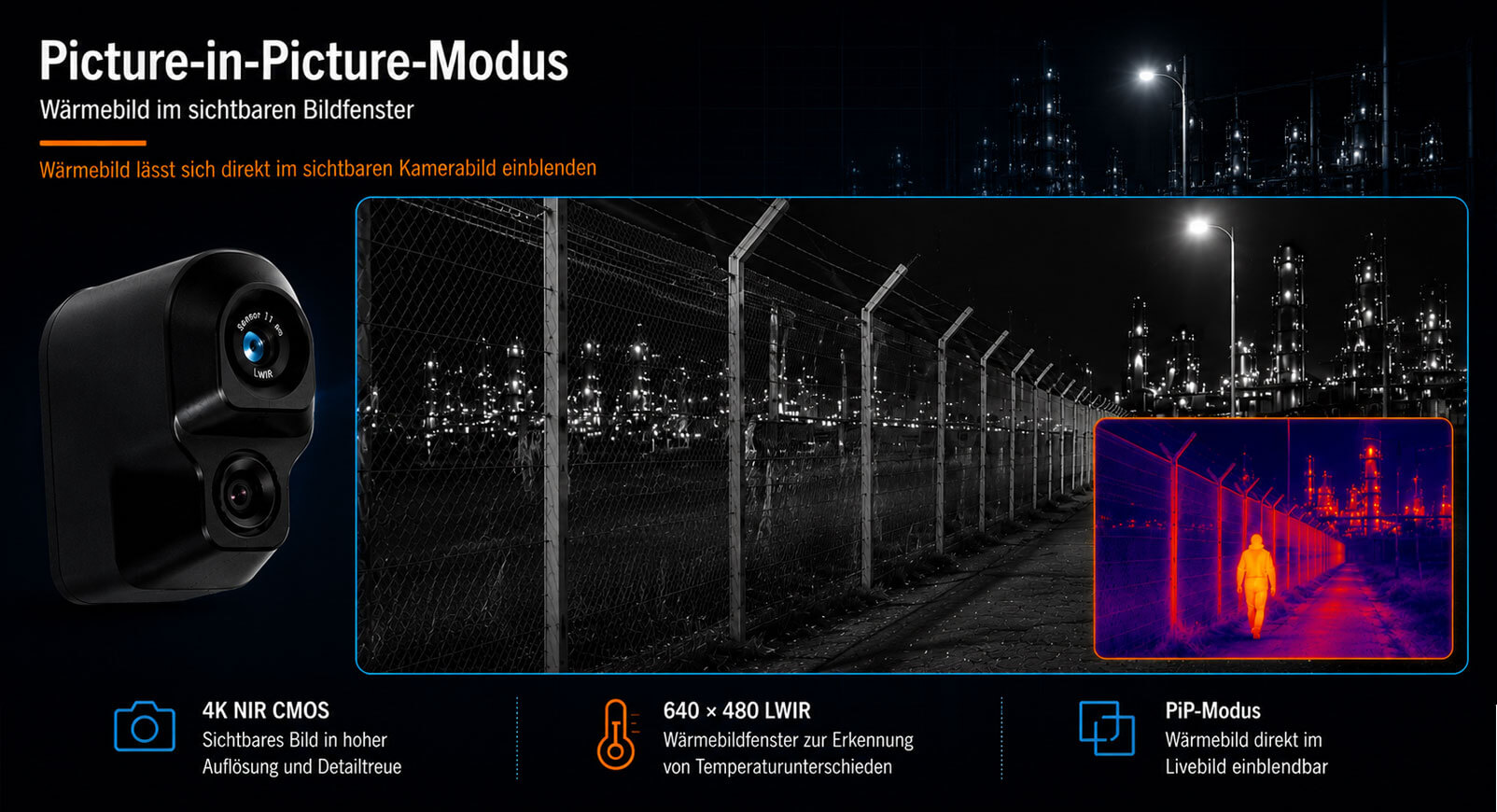

Picture-in-Picture

Alternativ kann das Wärmebild über den Picture-in-Picture-Modus (PiP) als frei positionierbares Fenster innerhalb des hochauflösenden CMOS-Bildes dargestellt werden. Dadurch bleibt der vollständige Überblick über die Szene erhalten, während gleichzeitig thermische Auffälligkeiten direkt im sichtbaren Kamerabild verfolgt werden können. Mehrere thermische Farbpaletten sowie ein Digitalzoom mit 1×, 2×, 4× und 8× ermöglichen eine flexible Anpassung an unterschiedliche Einsatzbedingungen.

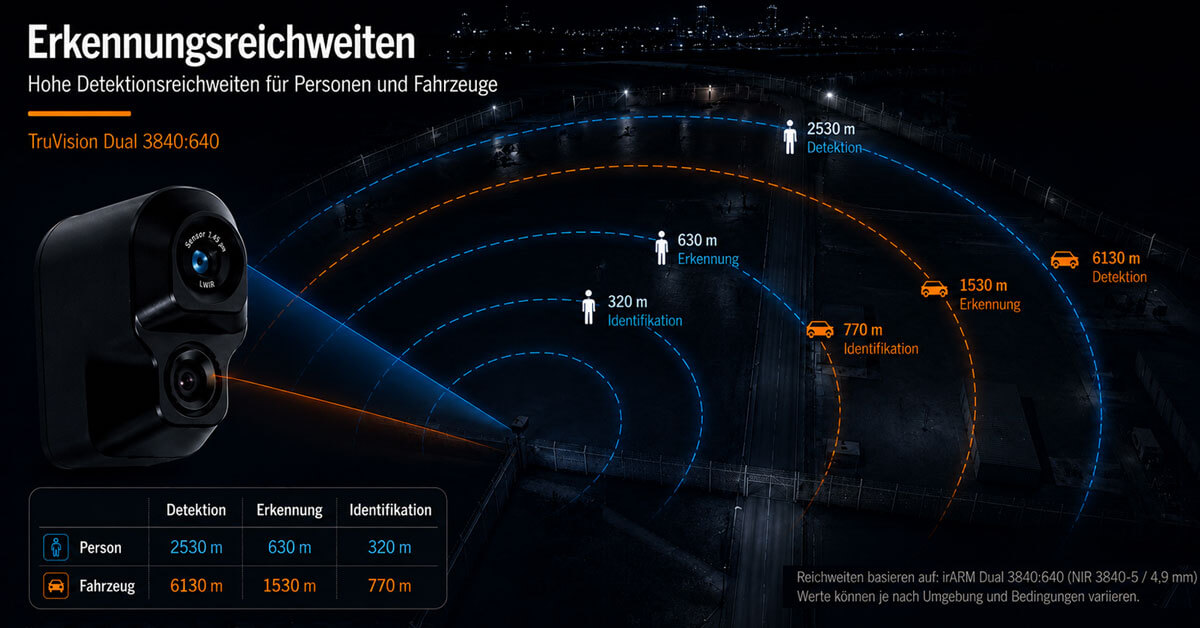

Erkennungsreichweiten für Personen und Fahrzeuge

Die Kombination aus hochauflösendem CMOS-Sensor, empfindlichem LWIR-Wärmebildsensor und optimierter Bildverarbeitung ermöglicht die zuverlässige Detektion, Erkennung und Identifikation von Personen und Fahrzeugen auch über große Distanzen. Damit eignet sich die TruVision Dual 3840:640 für den Perimeterschutz, die Überwachung weitläufiger Industrieanlagen, kritischer Infrastrukturen sowie mobile Beobachtungsplattformen.

Detektion: Person: 2,53 km · Fahrzeug: 6,13 km
Erkennung: Person: 0,63 km · Fahrzeug: 1,53 km
Identifikation: Person: 0,32 km · Fahrzeug: 0,77 km

Die angegebenen Reichweiten bieten eine verlässliche Grundlage für die Planung professioneller Sicherheitslösungen. Insbesondere bei der frühzeitigen Erkennung potenzieller Gefahren auf großen Flächen unterstützt die Dual-Sensor-Technologie eine schnelle und fundierte Lagebewertung.

Onboard-Aufzeichnung ohne externen Recorder

Für autarke Anwendungen verfügt die TruVision Dual 3840:640 über einen integrierten 32-GB-eMMC-Speicher. Videos und Einzelbilder können direkt im Kameramodul gespeichert werden, wodurch in vielen Anwendungen kein zusätzlicher externer Recorder erforderlich ist. Nach Herstellerangaben ermöglicht der interne Speicher eine kontinuierliche Videoaufzeichnung von bis zu vier Stunden.

Die integrierte Aufzeichnung vereinfacht insbesondere den Einsatz in UAVs, mobilen Beobachtungssystemen und OEM-Plattformen, bei denen Gewicht, Bauraum und Energieverbrauch entscheidende Faktoren sind.

Flexible Integration in OEM- und UAV-Systeme

Dank ihrer kompakten Bauform und der vielseitigen Schnittstellen lässt sich die TruVision Dual 3840:640 einfach in bestehende Systeme integrieren. Für die Bildausgabe und Kommunikation stehen USB Type-C, Ethernet sowie Analog-Video zur Verfügung. Zusätzlich unterstützt das Kameramodul einen Standby-Modus und den Betrieb über eine externe Spannungsversorgung.

Die geringe Baugröße und das niedrige Gewicht erleichtern die Integration in UAVs, fahrzeugbasierte Beobachtungssysteme, stationäre Überwachungslösungen sowie kundenspezifische OEM-Entwicklungen mit begrenztem Bauraum.

Kompakte und robuste Konstruktion

Mit Abmessungen von lediglich 35 × 40 × 63 mm und einem Gewicht von nur 52 g eignet sich die TruVision Dual 3840:640 ideal für Plattformen mit hohen Anforderungen an Gewicht und Einbauraum. Das robuste, wasser- und stoßgeschützte Gehäuse wurde für den zuverlässigen Einsatz unter anspruchsvollen Umgebungsbedingungen entwickelt und unterstützt sowohl mobile als auch dauerhaft installierte Überwachungslösungen.

Typische Einsatzbereiche

Die Kombination aus hochauflösender 4K-CMOS-Bildgebung, präziser LWIR-Thermografie und kompakter Bauform macht die TruVision Dual 3840:640 zu einer vielseitigen Lösung für professionelle Sicherheits- und OEM-Anwendungen. Das geringe Gewicht, die integrierte Aufzeichnung und die flexiblen Schnittstellen ermöglichen sowohl den mobilen Einsatz auf UAVs als auch die Integration in stationäre oder kundenspezifische Systeme.

• UAV- und Drohnensysteme
• EO/IR-Aufklärungssysteme
• Stationäre Sicherheits- und Überwachungstechnik
• Perimeter- und Grenzschutz
• Kritische Infrastrukturen
• Mobile Beobachtungsplattformen
• OEM- und Embedded-Kamerasysteme
• Industrie- und Werkschutz
• Fahrzeugbasierte Beobachtungssysteme
• Behördliche und sicherheitsrelevante Anwendungen

Professionelle Dual-Sensor-Technologie für anspruchsvolle Überwachungsaufgaben

Die TruVision Dual 3840:640 vereint hochauflösende CMOS-Bildgebung und leistungsfähige LWIR-Thermografie in einem kompakten Kameramodul. Dank Dual Fusion, Picture-in-Picture, integrierter Aufzeichnung und vielseitiger Schnittstellen eignet sich das System für professionelle Sicherheitsanwendungen, OEM-Integrationen sowie den Einsatz auf UAVs und mobilen Plattformen. Die Kombination aus sichtbaren und thermischen Bildinformationen unterstützt eine zuverlässige Lagebeurteilung – bei Tageslicht ebenso wie bei Dunkelheit oder eingeschränkten Sichtverhältnissen.

Hinweis: Für dieses Produkt können je nach Bestimmungsland exportrechtliche Vorschriften (Dual-Use) gelten.
