VGA LWIR Thermalkamera-Core
TruVision-640

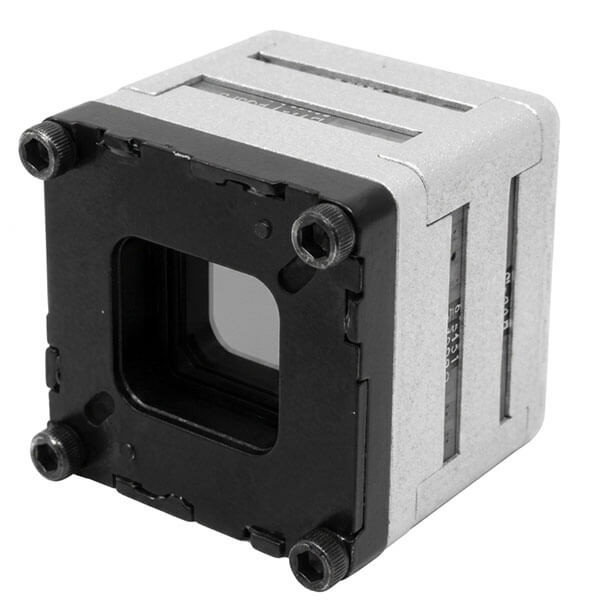

TruVision-640 – LWIR-Thermalkamera-Core für OEM- und Embedded-Systeme

Der Erglon TruVision-640 ist ein kompakter LWIR-Thermalkamera-Core für die Integration in OEM-, Embedded- und mobile Wärmebildsysteme. Der Sensor liefert Wärmebilder mit 640 × 480 Pixeln, 12 µm Pixelpitch und einer Bildrate von bis zu 60 Hz. Mit einer thermischen Empfindlichkeit von NETD < 25 mK werden auch geringe Temperaturunterschiede differenziert dargestellt.

Der Core arbeitet im Spektralbereich von 8 bis 14 µm und kombiniert hohe thermische Auflösung mit einer kompakten Bauform von 21 × 21 × 19 mm sowie einem Gewicht von nur 12 g. Dadurch eignet sich das Modul besonders für platz- und gewichtskritische Anwendungen wie UAVs, tragbare Systeme, intelligente Überwachungsplattformen und kundenspezifische Wärmebildlösungen.

Hohe thermische Empfindlichkeit bei 60 Hz

• 640 × 480 Pixel Wärmebildauflösung
• 12 µm Pixelpitch
• NETD < 25 mK
• 60 Hz Bildrate
• LWIR-Spektralbereich von 8 bis 14 µm
• Integrierter Shutter mit FFC
• Digitalzoom von 1× bis 8×
• Acht konfigurierbare Farbpaletten
• Picture-in-Picture-Modus
• Konfigurierbares On-Screen-Display
• Startzeit unter 3 Sekunden
• UART, USB, I²C und SDIO
• Onboard-Videoaufzeichnung und Einzelbildspeicherung
• 32 GB interner Speicher, über SDIO erweiterbar
• Analog- oder USB-Videoausgabe über Plug-in-Modul
• 21 × 21 × 19 mm, 12 g

Detailreiche Wärmebilder für Detektion und Analyse

Die Kombination aus VGA-Auflösung, 12-µm-Pixelpitch und einer thermischen Empfindlichkeit von weniger als 25 mK ermöglicht eine differenzierte Darstellung geringer Temperaturunterschiede. Die Bildrate von bis zu 60 Hz sorgt auch bei bewegten Objekten und mobilen Plattformen für eine flüssige Wärmebilddarstellung.

Ein integrierter Shutter mit Flat-Field-Correction gleicht Nichtuniformitäten des Detektors aus. Für die Anpassung der Darstellung stehen acht Farbpaletten, ein digitaler Zoom mit 1×, 2×, 4× und 8× sowie ein Picture-in-Picture-Modus zur Verfügung.

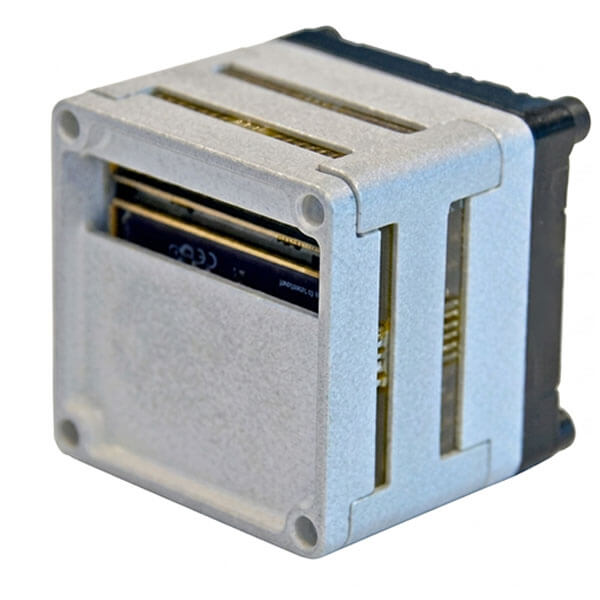

Kompakte Integration in OEM- und Embedded-Systeme

Mit Abmessungen von nur 21 × 21 × 19 mm und einem Gewicht von 12 g ist der TruVision-640 für kompakte und batteriebetriebene Systeme ausgelegt. Die Versorgung erfolgt mit 3,3 VDC. Ein Standby-Modus unterstützt Anwendungen, bei denen Energieverbrauch und schnelle Verfügbarkeit entscheidend sind.

Für Steuerung und Peripherieanbindung stehen UART, USB, I²C und SDIO zur Verfügung. Die Videoausgabe erfolgt je nach Konfiguration analog oder über USB und wird über ein Plug-in-Modul realisiert. Damit lässt sich der LWIR-Core flexibel in unterschiedliche Rechner-, Controller- und Plattformsysteme integrieren.

Onboard-Aufzeichnung und flexible Videoausgabe

Der TruVision-640 unterstützt die lokale Aufzeichnung von Videos und Einzelbildern. Der integrierte Speicher mit 32 GB ermöglicht laut Hersteller bis zu etwa vier bis sechs Stunden kontinuierliche Videoaufzeichnung. Eine Speichererweiterung ist über SDIO möglich.

Zusätzlich stehen Videostreaming, ein erweitertes On-Screen-Display und externe Stromversorgungsoptionen zur Verfügung. Die analoge oder USB-basierte Videoausgabe über ein Plug-in-Modul erleichtert die Anpassung an unterschiedliche Systemarchitekturen und Integrationsanforderungen.

Robuste Auslegung für mobile und eingebettete Systeme

Der Thermal Core ist laut Hersteller wasser- und stoßfest ausgelegt. Die kompakte Single-Package-Bauform reduziert den Platzbedarf und erleichtert die mechanische Integration in mobile Plattformen, tragbare Geräte und kundenspezifische Gehäuse.

Durch die kurze Startzeit von weniger als drei Sekunden ist das Modul schnell einsatzbereit. Der Hersteller gibt für den TruVision-640 eine Garantie von drei Jahren an.

Bilddarstellung an die Anwendung anpassen

Für die anwenderspezifische Visualisierung bietet der TruVision-640 acht einstellbare Farbpaletten, einen digitalen Zoom bis 8×, Picture-in-Picture sowie ein konfigurierbares Overlay. Statusinformationen, Markierungen und weitere Anzeigeelemente können dadurch direkt in das Wärmebild eingeblendet werden.

Die integrierten Funktionen reduzieren den Aufwand für eine externe Bildaufbereitung und erleichtern die Entwicklung eigenständiger Wärmebildgeräte und Embedded-Systeme.

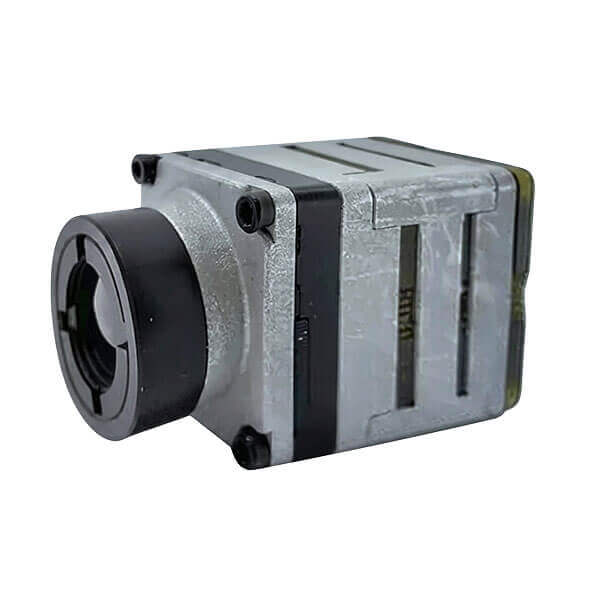

TruVision 640 als Core oder vorkonfiguriertes Thermalkamera-Kit

Der TruVision-640 ist sowohl als OEM-LWIR-Thermalkamera-Core für die Integration in kundenspezifische Systeme als auch als vorkonfiguriertes Thermalkamera-Kit erhältlich. Die Kit-Varianten kombinieren den bewährten Thermal Core bereits mit einer abgestimmten LWIR-Optik und erleichtern dadurch die Integration in UAVs, Robotiksysteme, Sicherheitslösungen sowie industrielle Thermografie-Anwendungen.

Für den TruVision-640 stehen Kit-Varianten mit 4,9 mm, 9 mm, 13 mm, 19 mm, 25 mm, 35 mm und 50 mm Objektiv zur Verfügung. Dadurch lässt sich das Sichtfeld optimal an die jeweilige Anwendung anpassen – von der großflächigen Szenenerfassung über industrielle Inspektionsaufgaben bis hin zur thermischen Beobachtung über größere Distanzen. Sämtliche Brennweiten sind zusätzlich auch als PRO-Version erhältlich.

Alle Kit-Varianten basieren auf derselben leistungsfähigen TruVision-640-Plattform mit 640 × 480 Pixel Auflösung, 12 µm Pixelpitch, einer thermischen Empfindlichkeit von NETD < 25 mK sowie einer Bildrate von bis zu 60 Hz. Zur Ausstattung gehören unter anderem ein integrierter Shutter mit Flat-Field-Correction (FFC), Digitalzoom, verschiedene Farbpaletten, Picture-in-Picture, On-Screen-Display sowie die verfügbaren Steuerungs- und Videoschnittstellen.

Während der Thermal Core maximale Flexibilität für OEM- und Embedded-Entwicklungen bietet, eignen sich die vorkonfigurierten Kit-Versionen besonders für Projekte, bei denen Optik, Mechanik und Schnittstellen bereits optimal aufeinander abgestimmt sein sollen. Dadurch lassen sich Entwicklungszeiten verkürzen und Integrationsaufwand sowie Inbetriebnahme deutlich reduzieren.

Europäische Fertigung und ITAR-freie Beschaffung

Der TruVision-640 wird nach Herstellerangaben in Europa entwickelt und gefertigt und ist 100 % ITAR-frei. Dies erleichtert die Beschaffung und Projektabwicklung für internationale OEM- und Integrationsprojekte, bei denen Produkte ohne US-amerikanische ITAR-Beschränkungen gefordert sind.

Unabhängig davon kann das Produkt Dual-Use-Exportbestimmungen unterliegen. Vor einer Ausfuhr sind daher die jeweils geltenden Export- und Genehmigungsvorschriften zu prüfen.

Typische Anwendungen

• UAV- und Drohnenplattformen
• Tragbare Wärmebildgeräte
• Embedded-Wärmebildsysteme
• Intelligente Überwachungsplattformen
• Mobile Beobachtungs- und Detektionssysteme
• Kundenspezifische OEM-Thermalkameras
• Batteriebetriebene Wärmebildlösungen
• Systeme mit lokaler Video- und Bildaufzeichnung

Teil der modularen TruVision-Produktfamilie

Der TruVision-640 ist Bestandteil der modular aufgebauten Erglon TruVision-Produktfamilie. Neben dem 640er-Core sind weitere Varianten mit unterschiedlichen Sensorauflösungen, PRO-Ausführungen sowie spezialisierte Interface-Boards für verschiedene Integrationsplattformen verfügbar. Dadurch kann innerhalb derselben Produktplattform auf unterschiedliche Leistungs- und Integrationsanforderungen skaliert werden, ohne die grundlegende Systemarchitektur zu ändern.

Für Anwendungen mit höherer Auflösung, erweiterten Bildverarbeitungsfunktionen oder KI-Unterstützung stehen zudem die TruVision PRO-Modelle sowie weitere Varianten der TruVision-Serie zur Verfügung.
