VGA LWIR Thermalkamera-Core mit AI / ISP / SDK
TruVision-640-PRO

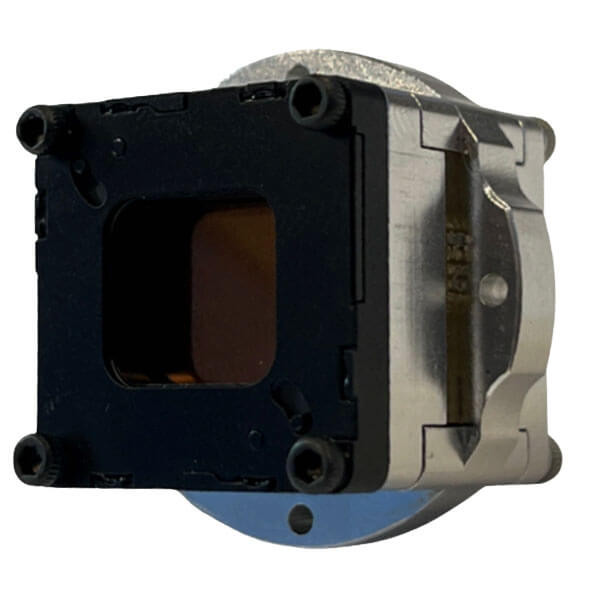

Erglon TruVision 640 PRO – LWIR-Thermalkamera-Core mit AI, Thermal ISP und Open SDK

Der Erglon TruVision 640 PRO ist ein kompakter LWIR-Thermalkamera-Core für anspruchsvolle OEM-, Embedded-, UAV-, Robotik- und KI-gestützte Bildverarbeitungsanwendungen. Mit 640 × 480 Pixeln, 12 µm Pixelpitch, einer thermischen Empfindlichkeit von NETD < 20 mK und einer Bildrate von 60 Hz liefert das Modul detailreiche Wärmebilder im Spektralbereich von 8–14 µm.

Ein integrierter AI-Beschleuniger und der leistungsfähige Thermal ISP unterstützen Bildverbesserung, Sensorfusion, Objekterkennung, Zielerkennung und intelligente Videoanalyse direkt im Kamerasystem. Das Open SDK ermöglicht die Anpassung der Software und die Integration projektspezifischer Algorithmen. Damit eignet sich der TruVision 640 PRO besonders für intelligente Wärmebildsysteme, autonome Plattformen, UAV-Payloads, Sicherheitsanwendungen und kundenspezifische OEM-Projekte.

Hochauflösende LWIR-Bildgebung mit hoher thermischer Empfindlichkeit

• 640 × 480 Pixel VGA-Wärmebildauflösung
• NETD < 20 mK
• 12 µm Pixelpitch
• LWIR-Spektralbereich von 8–14 µm
• 60 Hz Bildrate
• Digitalzoom von 1× bis 8×
• 8 einstellbare Farbpaletten
• Integrierter Shutter mit FFC
• Thermal ISP und integrierter AI-Beschleuniger
• Open SDK
• Picture-in-Picture und 3-Way Image Fusion
• Full Onboard Overlay
• Digitaler HD-Stream mit 60 fps
• Onboard-Videoaufzeichnung und Bildaufnahme
• 64 GB integrierter Speicher, über SDIO erweiterbar
• UART, USB, I²C und SDIO
• MIPI DSI, MIPI CSI, USB 3.2 und parallele 24-Bit-Videoausgabe
• Analoge oder USB-Videoausgabe über Plugin-Modul
• Standby-Modus
• Schnellstart in weniger als 3 Sekunden
• Wasserdichte und stoßfeste Ausführung
• NDAA-konforme Ausführung
• Europäische Fertigung · 100 % ITAR-frei

Präzise Wärmebilddaten für industrielle Anwendungen

Mit einer thermischen Empfindlichkeit von NETD < 20 mK kann der TruVision 640 PRO sehr geringe Temperaturunterschiede und thermische Auffälligkeiten sichtbar machen. Dadurch eignet sich der Core für Prozessüberwachung, Hotspot-Detektion, Zustandsüberwachung, industrielle Thermografie und Predictive-Maintenance-Anwendungen.

Der integrierte Thermal ISP verarbeitet und optimiert die Sensordaten direkt im Modul. Die integrierte Non-Uniformity Correction mit Shutter und Flat Field Correction unterstützt eine gleichmäßige Bilddarstellung. Zusammen mit dem AI-Beschleuniger lassen sich Objekte, Ziele und relevante Szeneninformationen direkt im Kamerasystem analysieren.

Flexible Integration in OEM- und Embedded-Systeme

Der TruVision 640 PRO wurde für die Integration in professionelle OEM- und Embedded-Systeme entwickelt. Für die Steuerung stehen UART, USB, I²C und SDIO zur Verfügung. Die Bildausgabe kann über MIPI DSI, MIPI CSI, USB 3.2 oder eine parallele 24-Bit-Schnittstelle erfolgen.

Diese Schnittstellenvielfalt erleichtert die Einbindung in industrielle Steuerungen, UAV-Payloads, Robotiksysteme, mobile Plattformen und kundenspezifische Wärmebildlösungen. Eine analoge oder USB-basierte Videoausgabe kann über ein Plugin-Modul realisiert werden.

Das Open SDK unterstützt die Anpassung und Erweiterung der Softwarefunktionen. Dadurch können projektspezifische Algorithmen, Analysefunktionen und kundenspezifische Features in die jeweilige Systemarchitektur integriert werden.

TruVision 640 PRO als Core oder vorkonfiguriertes Thermalkamera-Kit

Der TruVision 640 PRO ist sowohl als OEM-LWIR-Thermalkamera-Core für Embedded- und Integrationsprojekte als auch als vorkonfiguriertes Thermalkamera-Kit erhältlich. Die Kit-Varianten kombinieren den Thermal Core bereits mit einer abgestimmten LWIR-Optik und erleichtern dadurch die Integration in UAVs, Robotiksysteme, Sicherheitslösungen, industrielle Thermografie und KI-gestützte Bildverarbeitungssysteme.

Für den TruVision 640 PRO stehen Kit-Varianten mit 4,9 mm, 9 mm, 13 mm, 19 mm, 25 mm, 35 mm und 50 mm Objektiv zur Verfügung. Dadurch lässt sich das Sichtfeld an die jeweilige Anwendung anpassen – von der großflächigen Szenenerfassung und UAV-Integration über industrielle Inspektionsaufgaben bis hin zur thermischen Beobachtung über größere Distanzen.

Für spezielle Drohnenanwendungen ist zusätzlich der TruVision 640-4.9 LT PRO AI mit analoger und digitaler Schnittstelle verfügbar. Darüber hinaus stehen separate Drone Interface Boards für analoge Videoausgabe, USB, MIPI und GMSI zur Verfügung. Die konkrete Kompatibilität des gewählten Interface Boards mit der jeweiligen Core- oder Kit-Konfiguration sollte vor der Systemintegration geprüft werden.

Die PRO-Kit-Varianten basieren auf der TruVision-640-PRO-Plattform mit 640 × 480 Pixeln, 12 µm Pixelpitch, NETD < 20 mK und einer Bildrate von 60 Hz. Zur Plattform gehören der integrierte AI-Beschleuniger, der Thermal ISP, das Open SDK, Onboard-Aufzeichnung, Bildaufnahme, Bildfusion und die verfügbaren Steuerungs- und Videoschnittstellen.

Während der Thermal Core maximale Flexibilität für kundenspezifische OEM- und Embedded-Entwicklungen bietet, eignen sich die vorkonfigurierten Kit-Versionen für Projekte, bei denen Core und Optik bereits aufeinander abgestimmt bereitgestellt werden sollen. Dadurch können Entwicklungszeit, Integrationsaufwand und Inbetriebnahme reduziert werden.

Streaming, Aufzeichnung und intelligente Verarbeitung

Der TruVision 640 PRO unterstützt einen digitalen HD-Stream mit 60 fps, die Onboard-Videoaufzeichnung und die direkte Aufnahme von Einzelbildern. Der integrierte Speicher mit 64 GB kann über SDIO erweitert werden und ermöglicht die lokale Speicherung von Bild- und Videodaten.

Durch die Kombination aus Open SDK, integriertem AI-Beschleuniger und Thermal ISP eignet sich der Core für lokale Bildanalyse, Objekterkennung, Zielerkennung, intelligente Videoanalyse und kundenspezifische Embedded-Vision-Anwendungen.

Kompakte Bauform für mobile und gewichtskritische Systeme

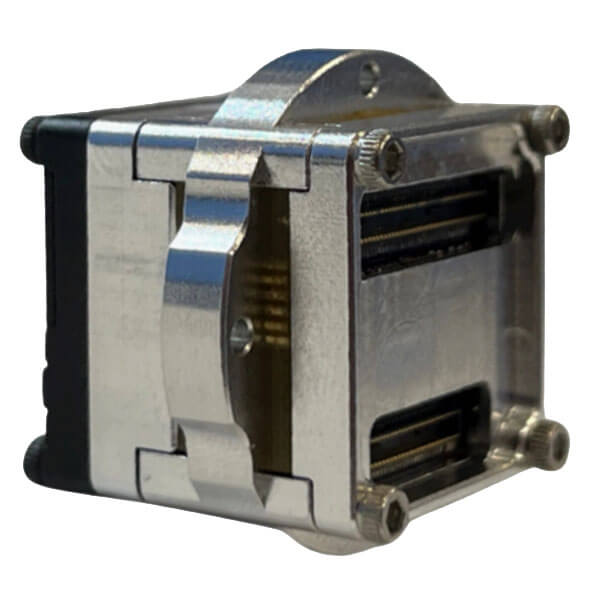

Mit Abmessungen von nur 21 × 21 × 20 mm, einem Gewicht von 12,5 g und einer Versorgungsspannung von 3,3 VDC eignet sich der TruVision 640 PRO besonders für platz- und gewichtskritische Systeme. Typische Integrationsumgebungen sind Drohnen, kompakte Beobachtungssysteme, Robotikmodule, Handheld-Geräte und kundenspezifische OEM-Wärmebildplattformen. Die robuste, wasserdichte und stoßfeste Ausführung unterstützt den Einsatz in mobilen, batteriebetriebenen und anspruchsvollen Embedded-Systemen.

Erweiterte Bildfunktionen für professionelle Systeme

Der TruVision 640 PRO bietet umfangreiche Funktionen für Bildausgabe, Visualisierung und Systemintegration. Dazu gehören Full Onboard Overlay, Picture-in-Picture, 3-Way Image Fusion, ein Digitalzoom von 1× bis 8×, 8 Farbpaletten, ein Standby-Modus sowie Onboard-Aufzeichnung und Bildaufnahme.

Die integrierten Funktionen erleichtern die Entwicklung eigener Bedienoberflächen, Overlay-Konzepte, Dokumentationsfunktionen und intelligenter Wärmebildsysteme. Durch die Bildfusion kann der Thermal Core zudem in Multisensor-Lösungen eingebunden werden.

Europäische Fertigung und vereinfachte Beschaffung

Der TruVision 640 PRO wird für professionelle OEM-, Embedded- und Industrieanwendungen in Europa entwickelt und hergestellt. Die NDAA-konforme und vollständig ITAR-freie Ausführung vereinfacht die Beschaffung und Integration in internationale Projekte. Das Produkt kann dennoch Dual-Use-Exportbestimmungen unterliegen und vor dem Export eine Genehmigung erfordern.

Typische Anwendungsfelder

• KI-gestützte Wärmebildsysteme
• UAV- und Drohnenintegration
• Robotik und autonome Plattformen
• Industrielle Anlagenüberwachung
• Hotspot-Detektion
• Predictive-Maintenance-Anwendungen
• Zustandsüberwachung
• Objekt- und Zielerkennung
• Perimeter- und Geländeüberwachung
• Mobile Beobachtungs- und Inspektionssysteme
• Multisensor-Systeme mit Thermal- und Sichtbilddaten
• Kundenspezifische OEM-Wärmebildsysteme

Für Anwendungen ohne integrierte AI-, ISP-, Aufzeichnungs- und SDK-Funktionen steht alternativ der TruVision 640 als klassischer LWIR-Thermalkamera-Core zur Verfügung. Sowohl der TruVision 640 als auch der TruVision 640 PRO sind als Core und in verschiedenen Kit-Varianten mit abgestimmten LWIR-Objektiven verfügbar. Für Systeme mit höherer Auflösung steht der TruVision 1280 PRO zur Verfügung.
