Board-Level H.265 Video Encoder
IP-/H265-Board ANT-1776ZB

Kompakter Embedded Video Encoder, Decoder und Transcoder

Der Antrica ANT-1776ZB wurde für Embedded-Vision-Systeme entwickelt, bei denen Videodaten mit geringer Latenz erfasst, kodiert, dekodiert oder transkodiert werden müssen. Das Board eignet sich insbesondere für UAVs, UGVs, Robotik, Sicherheitsanwendungen sowie die Integration von Sony Zoom Block-, FLIR Boson/Lepton- und Tenum-Kameras.

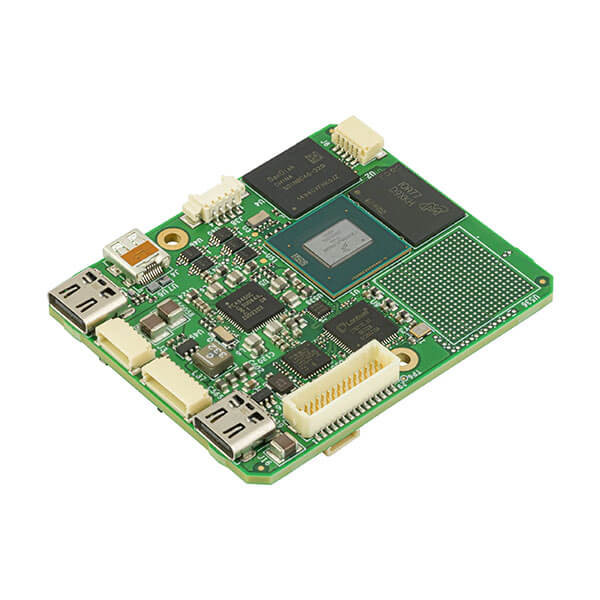

[BILD 1: Gesamtansicht der Encoder-Platine mit Schnittstellen]

Flexible Videoeingänge

Der Encoder unterstützt unterschiedliche Eingangskonfigurationen über LVDS, USB, SPI, CVBS und Camera Link. Dadurch kann das Board an verschiedene Kamerasysteme und Embedded-Plattformen angepasst werden.

• 2 × LVDS
• 1 × LVDS + 1 × CVBS
• 1 × CVBS + 2 × USB + 1 × LVDS
• 1 × LVDS + Camera Link + USB + SPI

[BILD 2: Unterstützte Kamera- und Schnittstellenkombinationen]

Streaming mit geringer Latenz

Der ANT-1776ZB unterstützt H.264- und H.265-Kompression mit Auflösungen bis 1920 × 1080 bei 60 Bildern pro Sekunde. Die Hardware erreicht in Kombination mit kompatiblen Decodern oder dem Maris Player eine End-to-End-Latenz von etwa 100 ms.

• RTSP
• RTP
• RTMP (H.264)
• MPEG-TS
• Unicast
• Multicast

[BILD 3: Netzwerkstreaming zwischen Encoder und Decoder]

Lokale Videoaufzeichnung

Videodaten können komprimiert oder als RAW-Aufnahmen gespeichert werden. Für die Speicherung stehen der integrierte 32 GB eMMC-Speicher sowie USB-OTG-Medien zur Verfügung. Ist ein USB-Speicher angeschlossen, wird dieser bevorzugt verwendet.

[BILD 4: Lokale Videoaufzeichnung auf eMMC und USB]

Software und Integration

Die Konfiguration erfolgt über Maris Browser oder das Webinterface. Zusätzlich stehen Maris Guard, Maris Player, SDK sowie API zur Verfügung. Firmwareupdates können komfortabel über das Netzwerk eingespielt werden.

• Maris Browser
• Maris Guard
• Maris Player
• SDK
• Webinterface
• API

[BILD 5: Maris Software Suite]

Für anspruchsvolle Embedded-Anwendungen entwickelt

Mit einem erweiterten Betriebstemperaturbereich von -40 °C bis +85 °C sowie temperaturbezogenen Tests nach MIL-STD-810G eignet sich das Board für den Einsatz in UAVs, unbemannten Fahrzeugen, Robotik sowie industriellen Embedded-Vision-Systemen.

Geplante Funktionen

• Zweiwege-Audio (demnächst verfügbar)
• AES-Verschlüsselung (demnächst verfügbar)
• Vollständige ONVIF-Integration mit Pelco-D (demnächst verfügbar)
• Grafik- und Text-Overlay (demnächst verfügbar)
• NTP-Zeitsynchronisation (demnächst verfügbar)
• Unterstützung für SDI-Interlaced-Eingänge (demnächst verfügbar)
