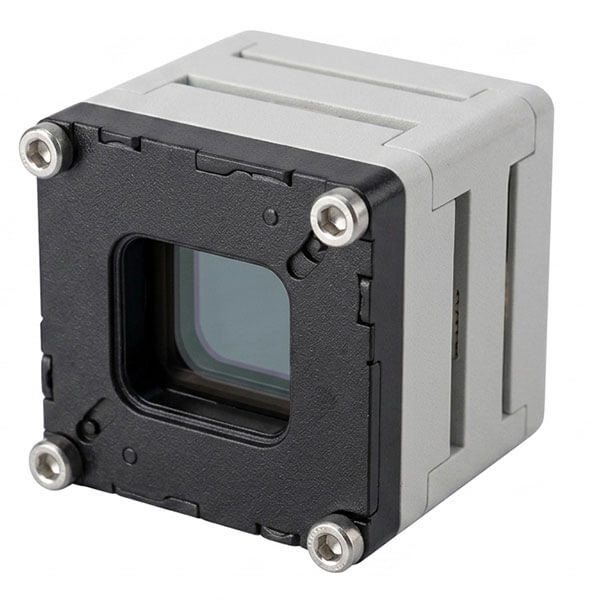

QVGA LWIR Thermalkamera-Core
TruVision-320

TruVision-320 – kompakter LWIR Thermalkamera-Core für OEM-, Embedded- und Industrieanwendungen

Der Erglon TruVision-320 ist ein kompakter LWIR-Thermalkamera-Core für OEM-, Embedded-, Robotik- und Industrieanwendungen. Mit einer Wärmebildauflösung von 320 × 240 Pixel, 12 µm Pixelpitch, einer thermischen Empfindlichkeit von NETD < 25 mK und einer Bildrate von bis zu 60 Hz liefert das Modul präzise Wärmebilddaten im Spektralbereich von 8–14 µm. Der EU-gefertigte, NDAA-konforme Wärmesensor eignet sich für industrielle OEM-Systeme, Embedded-Vision-Plattformen sowie mobile und stationäre Wärmebildlösungen.

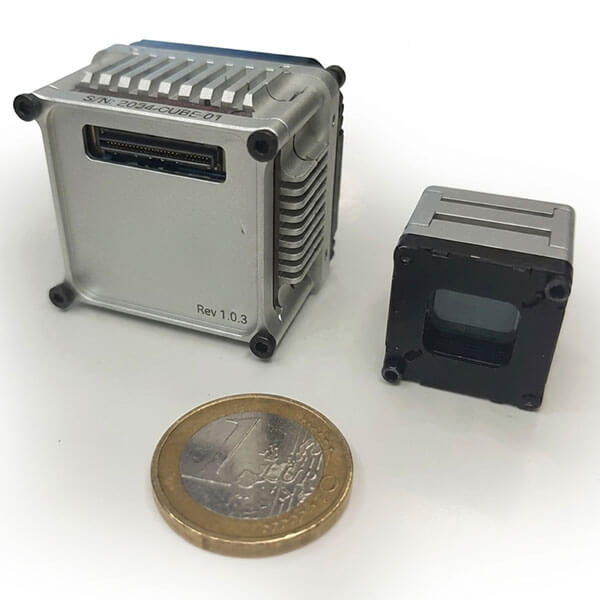

Dank seiner kompakten Bauform von 21 × 21 × 19 mm, einem Gewicht von nur 12 g und einer Versorgungsspannung von 3,3 VDC lässt sich der Thermal Core einfach in UAVs, Drohnen, Robotiksysteme, Sicherheitslösungen, industrielle Thermografie sowie Embedded- und Machine-Vision-Systeme integrieren.

Technische Highlights

• 320 × 240 Pixel Wärmebildauflösung
• 12 µm Pixelpitch
• NETD < 25 mK
• LWIR-Spektralbereich 8–14 µm
• Bildrate bis 60 Hz
• Digitalzoom 1×, 2× und 4×
• Integrierter Shutter mit FFC
• UART-, USB-, I²C- und SDIO-Schnittstellen
• Digitaler VGA-Stream mit bis zu 60 fps
• USB- oder Analog-Videoausgabe über Plugin-Modul
• Onboard-Videoaufzeichnung und Bildaufnahme
• Interner Speicher mit 32 GB
• Quick Start < 3 Sekunden
• Picture-in-Picture-Modus
• 8 Farbpaletten
• Standby-Modus
• NDAA-konformer, EU-gefertigter Sensor
• Kompakte Bauform: 21 × 21 × 19 mm
• Gewicht: 12 g
• Versorgungsspannung: 3,3 VDC

Zuverlässige Wärmebilddaten für industrielle Anwendungen

Mit einer thermischen Empfindlichkeit von NETD < 25 mK und Bildraten von bis zu 60 Hz ermöglicht der TruVision-320 die zuverlässige Erkennung feiner Temperaturunterschiede, Hotspots und thermischer Auffälligkeiten. Der integrierte Shutter mit Flat-Field-Correction unterstützt eine gleichmäßige Bilddarstellung, während die kompakte Bauweise die Integration in mobile und stationäre Wärmebildsysteme erleichtert.

Verfügbare Kit-Varianten für unterschiedliche Sichtfelder

Der TruVision-320 ist neben der OEM-Core-Version auch als vorkonfiguriertes Thermalkamera-Kit erhältlich. Die Kit-Ausführungen basieren auf derselben 320 × 240 Pixel LWIR-Plattform und unterscheiden sich hauptsächlich durch Brennweite, Sichtfeld, Abmessungen und Gewicht. Dadurch kann das System gezielt an Anwendungen mit breitem oder engerem Sichtfeld angepasst werden.

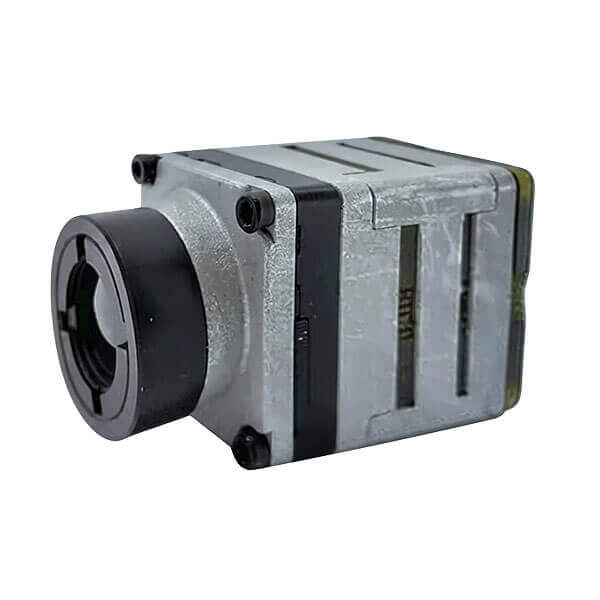

• TruVision 320-9 Kit: 9 mm Objektiv mit einem Sichtfeld von 24,45° × 18,34° für UAVs, Robotik, mobile Wärmebildsysteme, Situationsüberwachung und Anwendungen mit großem Erfassungsbereich.

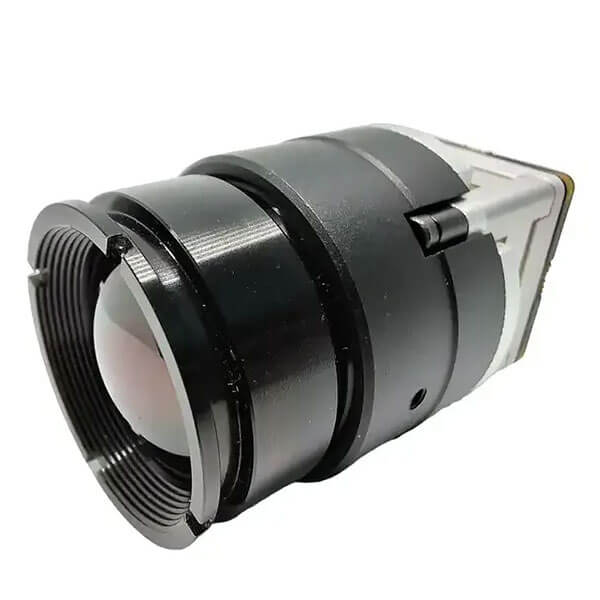

• TruVision 320-19 Kit: 19 mm Objektiv mit einem Sichtfeld von 11,58° × 8,69° für industrielle Überwachung, Sicherheitsanwendungen und OEM-Systeme mit engerem Sichtfeld.

Beide Kit-Varianten verwenden denselben LWIR-Sensor mit 320 × 240 Pixel, 12 µm Pixelpitch und einer Bildrate von bis zu 60 Hz. Darüber hinaus verfügen sie über Digitalzoom, Flat-Field-Correction, mehrere Farbpaletten, Overlay-Funktionen sowie die für die jeweilige Ausführung vorgesehenen Steuerungs- und Videoschnittstellen.

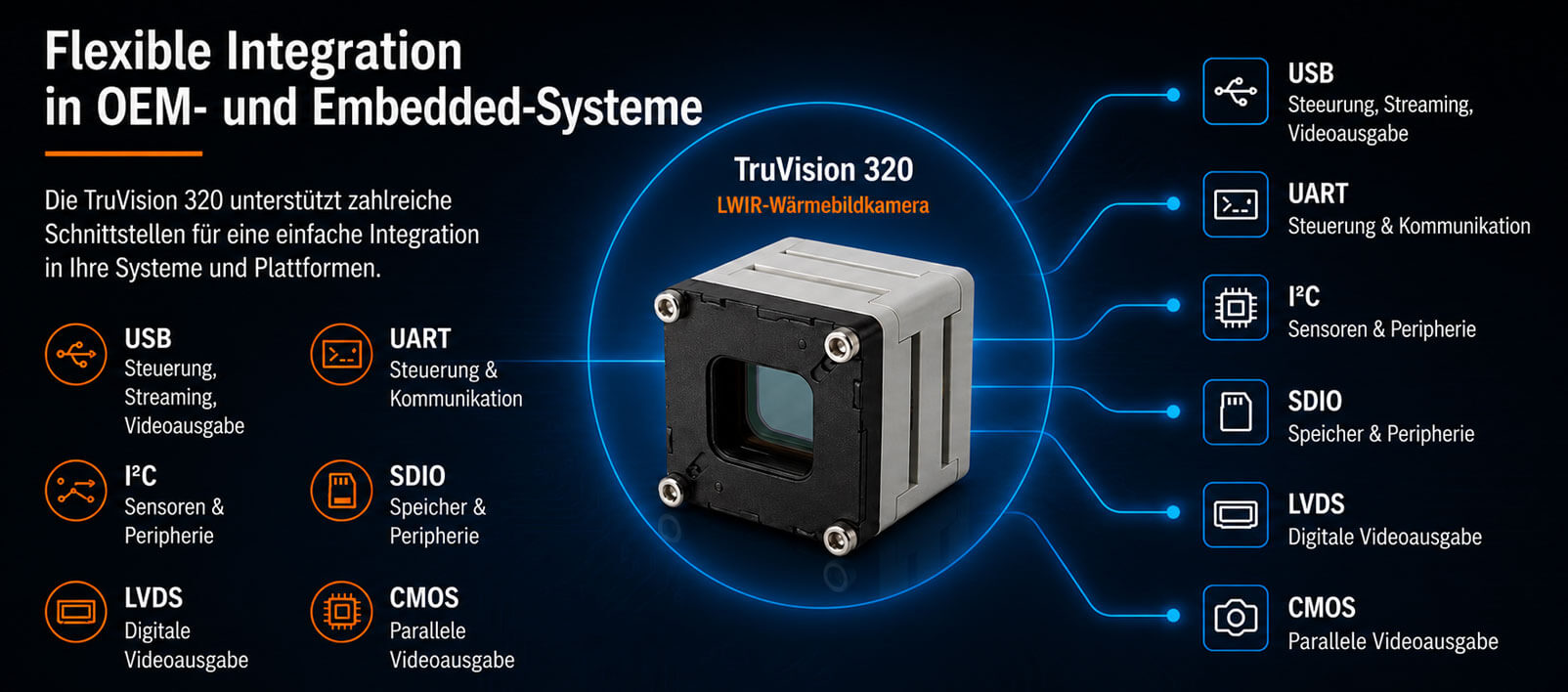

Flexible Integration in OEM- und Embedded-Systeme

Für die Systemintegration stehen UART, USB, I²C und SDIO zur Verfügung. Zusätzlich unterstützt das Modul einen digitalen VGA-Stream mit bis zu 60 Bildern pro Sekunde. Die geringe Baugröße, das niedrige Gewicht und die verschiedenen Steuerungs- und Peripherieschnittstellen erleichtern die Einbindung in Robotik, UAVs, Sicherheitsanwendungen, industrielle Thermografie sowie Embedded- und Machine-Vision-Systeme.

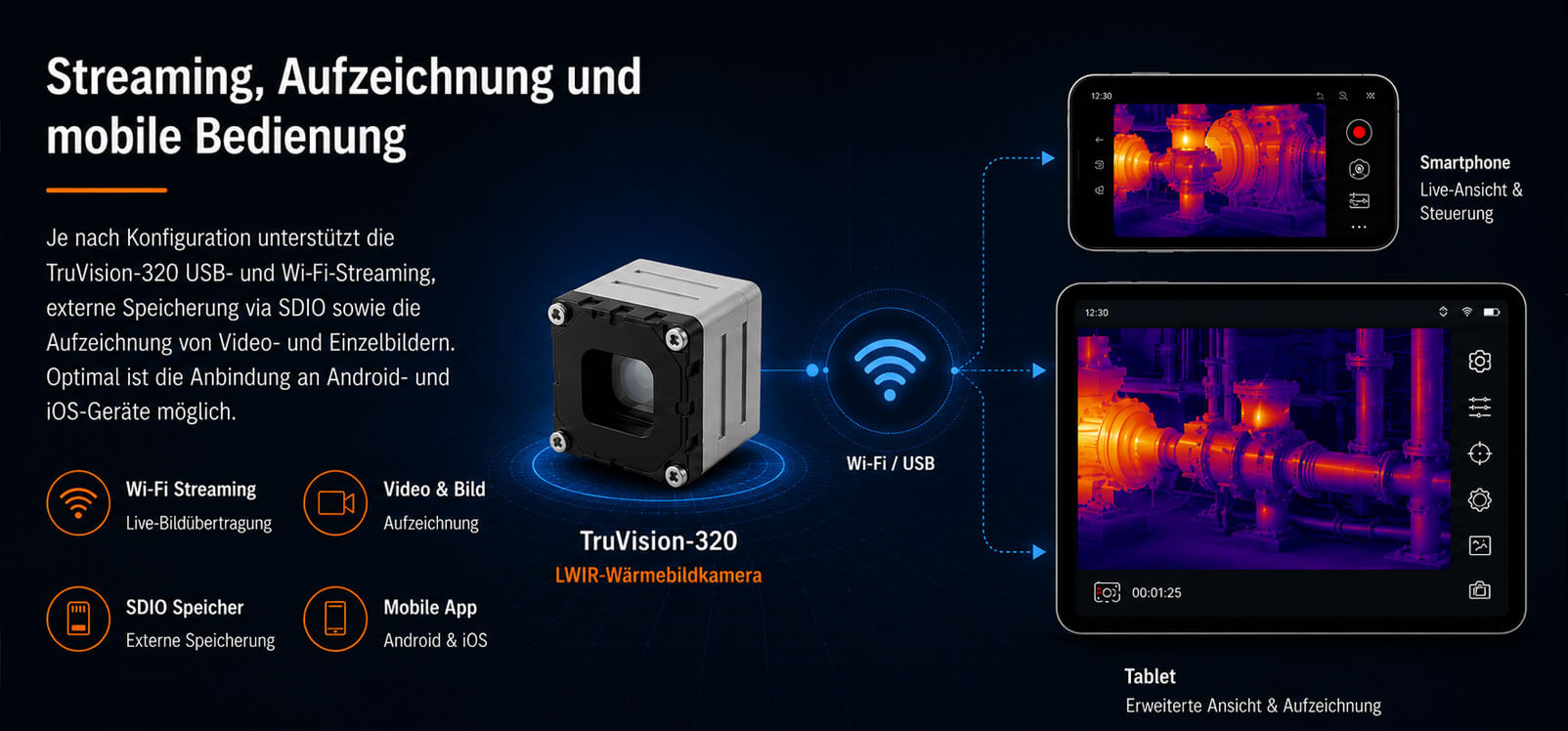

Streaming, Aufzeichnung und Bildspeicherung

Der TruVision-320 unterstützt einen digitalen VGA-Stream mit bis zu 60 fps sowie eine USB- oder analoge Videoausgabe über ein entsprechendes Plugin-Modul. Für die Dokumentation und spätere Auswertung können Videos und Einzelbilder direkt im System aufgezeichnet werden.

Der integrierte Speicher mit 32 GB ermöglicht laut Hersteller eine kontinuierliche Videoaufzeichnung von etwa 4 bis 6 Stunden. Dadurch eignet sich der Thermal Core auch für mobile, autonome oder zeitweise ohne externe Aufzeichnungseinheit betriebene Systeme. Die konkrete Ausgabe, Steuerung und Weiterverarbeitung der Wärmebilddaten hängt von der jeweiligen Systemkonfiguration und Integration ab.

Integrierte Bild- und Systemfunktionen

• Onboard-Videoaufzeichnung
• Onboard-Bildaufnahme
• 32 GB interner Speicher
• Picture-in-Picture-Modus
• Standby-Modus
• 8 auswählbare Farbpaletten
• Vollständige Overlay-Funktionen
• Schneller Systemstart in weniger als 3 Sekunden
• Kompatibilität mit externer Stromversorgung

NDAA-konforme Sensortechnologie

Der TruVision-320 verwendet einen NDAA-konformen, EU-gefertigten Wärmebildsensor mit einer Auflösung von 320 × 240 Pixel und 12 µm Pixelpitch. Dadurch eignet sich das System für Projekte mit entsprechenden Beschaffungs- und Compliance-Anforderungen sowie für internationale OEM-, Embedded- und Industrieanwendungen.

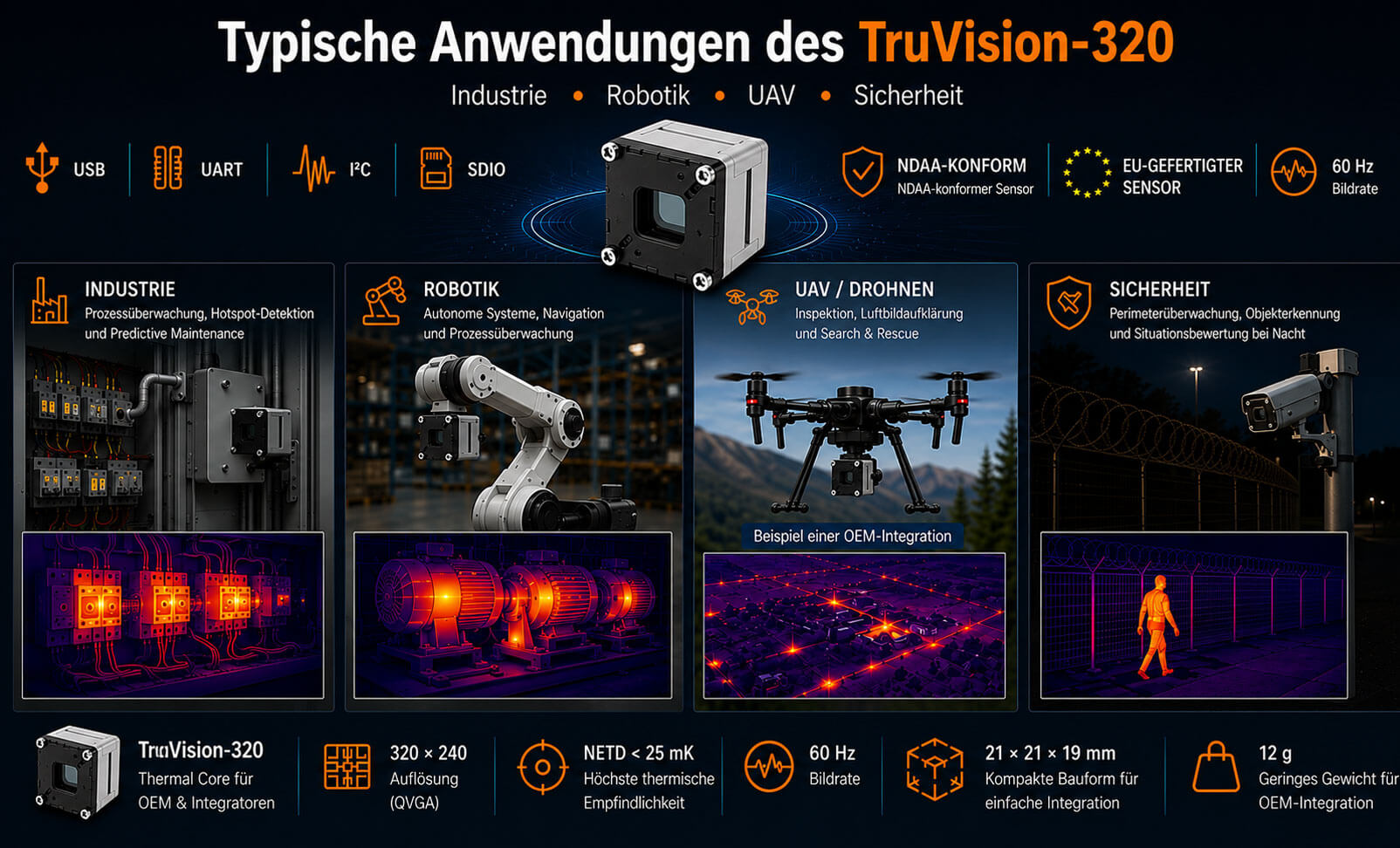

Typische Anwendungsfelder

• OEM-Wärmebildsysteme
• Industrielle Thermografie
• UAV- und Drohnensysteme
• Robotik und autonome Systeme
• Sicherheits- und Überwachungsanwendungen
• Intelligente Überwachungssysteme
• Mobile Wärmebildlösungen
• Embedded-Vision-Anwendungen
• Machine-Vision-Systeme
