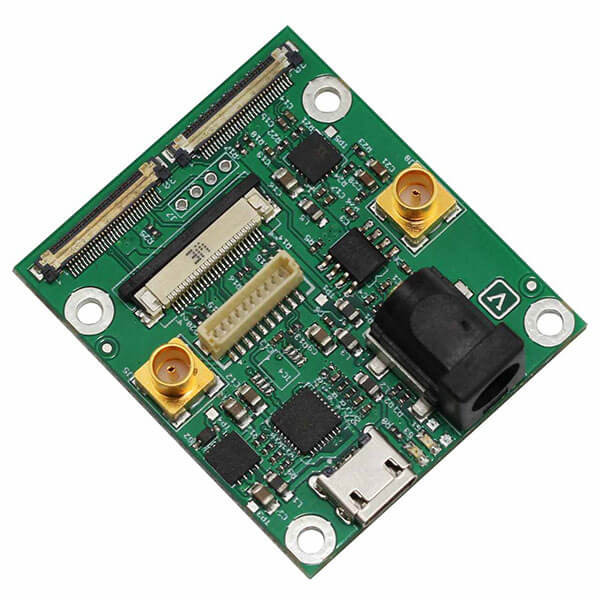

Aivion CVBS Interfaceboard für Zoomkameramodule von Sony und Tamron – TL9801

Das AIVION TL9801 ist ein kompaktes CVBS Video Interface Modul aus der Thunder-Link-Serie und dient zur Anbindung kompatibler Kamerablöcke an analoge Video- und Steuerungsschnittstellen. Das Board unterstützt unter anderem Zoomkameramodule von Sony und Tamron. Es stellt einen CVBS-Analogvideoausgang bereit und ermöglicht die Kamerasteuerung über eine USB2-UART-Schnittstelle. Die Versorgung erfolgt über eine geregelte Gleichspannung von 9 V bis 12 V DC.

Key Features

• CVBS Video Interface Modul für kompatible Kamerablöcke
• Unterstützt Sony, Tamron Kameramodule
• Analoger CVBS-Videoausgang über MCX oder JST
• USB2-UART-basierte Kamerasteuerung
• Versorgungsspannung: 9–12 V DC geregelt
• Kompaktes Boardformat: ca. 44 × 38 mm

Das Modul eignet sich ideal für Anwendungen, bei denen ein Kamerablock mit analogem PAL- oder NTSC-CVBS-Signal in bestehende Systeme integriert werden soll. Das Videosignal wird als CVBS-Pass-Through vom Kameramodul ausgegeben; die Kamera muss hierfür entsprechend auf CVBS PAL oder NTSC konfiguriert sein. Für den Anschluss stehen ein MCX-Koaxialausgang sowie ein alternativer JST Board-to-Wire CVBS-Ausgang zur Verfügung.

Zur einfachen Integration verfügt das TL9801 über einen 30-poligen Micro-Coax-Kameraanschluss, einen Micro-USB2-Anschluss für UART-Kamerasteuerung sowie einen DC-Eingang. Das Board ist mit Abmessungen von ca. 44 × 38 mm sehr platzsparend ausgeführt und besitzt vier Montagebohrungen. Die maximale Bauteilhöhe beträgt 11 mm, die Leiterplattenstärke 1,5 mm.
