4K Autofokus-Zoom-Kameramodul
FCB-ER9100

Kompaktes 4K60-Zoom-Kameramodul für OEM-Integration

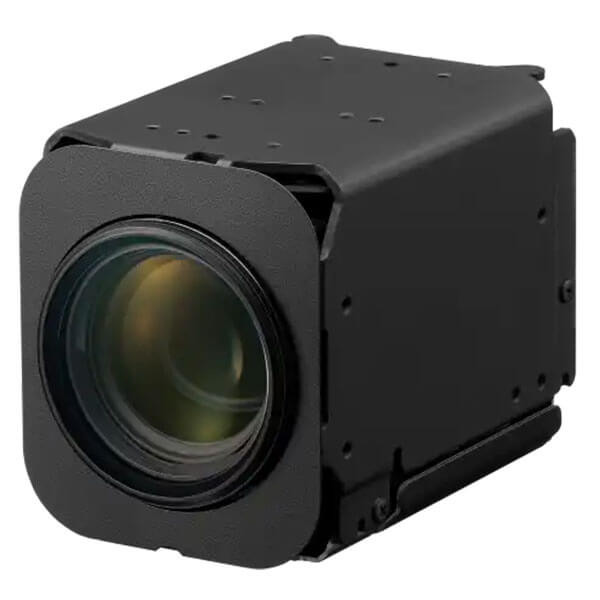

Die Sony FCB-ER9100 ist ein kompaktes Autofokus-Zoom-Kameramodul für die Integration in professionelle Bildverarbeitungssysteme. Der 1/2,8" STARVIS CMOS-Sensor Sony IMX778 mit AR-Coating und ca. 8,39 Millionen effektiven Pixeln ermöglicht 4K-Ausgabe mit bis zu 60 Bildern pro Sekunde. Das integrierte 4K-Zoomobjektiv kombiniert 10x optischen Zoom mit einem horizontalen Bildwinkel von 70° im Weitwinkel und einer maximalen Blendenöffnung von F1.8.

Mit Abmessungen von 50 × 58 × 80 mm ist die FCB-ER9100 das aktuell kompakteste 4K-Kameramodul der Sony-FCB-Serie und eignet sich insbesondere für Systeme, bei denen 4K60-Bildgebung, Zoomfunktion und kompakte Bauform miteinander kombiniert werden müssen.

4K mit 60 fps und flexible Zoomfunktionen

Die FCB-ER9100 liefert 4K-Aufnahmen mit bis zu 60 fps sowie Full-HD-Ausgabe mit bis zu 60 fps. Das integrierte Objektiv bietet einen 10x optischen Zoom. Zusätzlich steht ein bis zu 12x digitaler Zoom zur Verfügung; optischer und digitaler Zoom können kombiniert oder getrennt gesteuert werden.

Durch Nutzung der hohen Sensorauflösung lässt sich der Zoombereich bei Full HD auf bis zu 20x und bei HD auf bis zu 30x erweitern, ohne die jeweilige Ausgangs-Pixelinformation zu reduzieren. Der physikalische optische Zoom des Objektivs beträgt weiterhin 10x.

70° Weitwinkel für flexible Systemkonzepte

Mit einem horizontalen Bildwinkel von 70° im Weitwinkel deckt die FCB-ER9100 einen großen Szenenbereich ab. Zusammen mit dem 10x optischen Zoom kann dasselbe Kameramodul sowohl Übersichtsaufnahmen als auch detailliertere Ausschnitte erfassen. Sony zeigt für die FCB-ER9100 unter anderem Anwendungen in Security, Medical, Low Vision, ITS, Drohnen, Robotik und Inspektion.

Super/Super+ Bildstabilisierung

Die elektronische Bildstabilisierung reduziert Bildbewegungen durch Vibrationen und kompensiert Yaw-, Pitch- und Rollbewegungen. Hierfür wird der verwendete Bildbereich des Sensors entsprechend der erkannten Kamerabewegung verschoben.

Es stehen die Modi Super und Super+ zur Verfügung. Super ist für 4K- und Full-HD-Ausgabe vorgesehen. Super+ nutzt bei Full HD einen größeren Korrekturbereich und kann stärkere Bewegungen kompensieren. Dabei ist zu berücksichtigen, dass die elektronische Stabilisierung den Bildwinkel und die Auflösung beeinflussen kann; bei Super+ wird der Bildwinkel gegenüber Super zusätzlich reduziert.

Bildfunktionen für schwierige Aufnahmesituationen

Für wechselnde Beleuchtungs- und Kontrastbedingungen verfügt die FCB-ER9100 über zahlreiche integrierte Bildverarbeitungsfunktionen. Wide Dynamic Range Mode (Wide-D) kombiniert unterschiedlich belichtete Signale, um Details in dunklen und hellen Bildbereichen besser sichtbar zu machen. Visibility Enhancer passt Helligkeit und Kontrast innerhalb der Szene an, während Defog den Kontrast bei nebligen oder kontrastarmen Motiven verbessern kann.

Weitere Funktionen umfassen 2D-/3D-Rauschunterdrückung, Gegenlichtkompensation, Highlight Compensation, Flicker Reduction, Gamma- und Kontrasteinstellungen sowie einen High-Sensitivity-Modus. Wide-D ist gemäß Technical Manual ab Firmware-Version 0200 verfügbar.

ICR On Color und hohe NIR-Empfindlichkeit

Der mechanische IR-Sperrfilter kann aus dem Strahlengang entfernt werden, wodurch sich die Empfindlichkeit im nahen Infrarotbereich erhöht. Neben dem klassischen ICR-Modus mit Schwarzweißbild unterstützt die FCB-ER9100 ICR On Color und kann damit auch bei entferntem IR-Sperrfilter ein Farbbild ausgeben. Bei Lichtquellen mit Infrarotanteil kann die Farbwiedergabe dabei von der natürlichen Farbdarstellung abweichen.

Spot Focus, Spot AE und Spot AWB

Fokus, Belichtung und Weißabgleich können gezielt auf ausgewählte Bildbereiche angewendet werden. Für Spot Focus, Spot AE und Spot AWB lässt sich über VISCA ein Bereich innerhalb eines 8 × 6-Rasters auswählen. Dadurch können für die Bildregelung relevante Motivbereiche gezielt priorisiert werden, anstatt ausschließlich die gesamte Szene auszuwerten.

Optische Achskompensation beim Zoomen

Die Optical Axis Gap Compensation reduziert die Verschiebung der Bildmitte während des optischen Zoomens. Dies ist insbesondere bei Anwendungen relevant, bei denen ein einmal erfasstes Objekt beim Wechsel der Brennweite möglichst stabil im Bildzentrum gehalten werden soll. Bei aktivierter Funktion wird der Bildwinkel reduziert; gleichzeitig kann die Bildstabilisierung nicht verwendet werden.

Rolling-Shutter-Kompensation und Motion Detection

Für bewegte Aufnahmesituationen bietet die FCB-ER9100 eine Rolling-Shutter-Kompensation. Ergänzend stehen unter anderem E-Flip, horizontale Bildspiegelung, Freeze, Schärferegelung sowie verschiedene Belichtungs-, Weißabgleichs- und Autofokusmodi zur Verfügung.

Die integrierte Motion Detection ermöglicht die Definition von bis zu vier Detektionsbereichen. Erkannte Bewegungen können über VISCA als Alarm gemeldet werden.

Privacy Zone Masking ermöglicht bis zu 24 definierte Masken, von denen bis zu acht gleichzeitig im Bild dargestellt werden können. Die Masken lassen sich einzeln aktivieren und können mit Zoom sowie Pan/Tilt gekoppelt werden.

VISCA-Steuerung und digitaler Videoausgang

Die Kamerafunktionen werden über das VISCA-Protokoll gesteuert. Unterstützte Kommunikationsgeschwindigkeiten sind 9,6, 19,2, 38,4 und 115,2 kbit/s. Damit lassen sich unter anderem Zoom, Fokus, Belichtung, Weißabgleich, Bildstabilisierung, ICR und weitere Bildfunktionen aus einem übergeordneten System steuern.

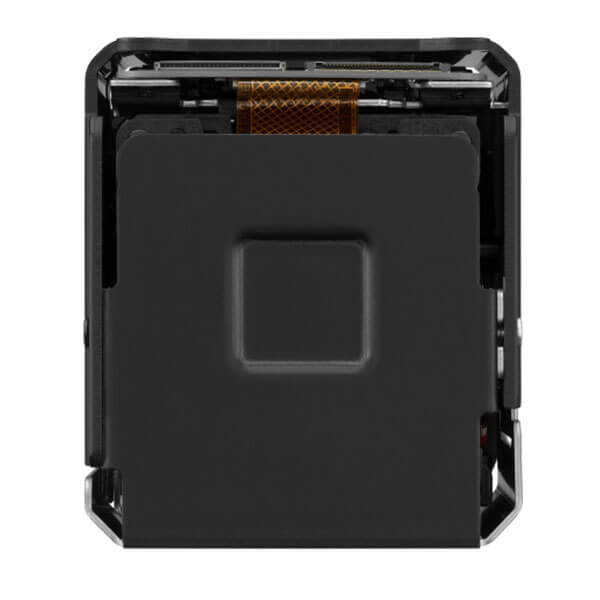

Die digitale Videoausgabe erfolgt über TMDS mit YCbCr 4:2:2 oder RGB 8:8:8 und BT.709-Farbcodierung. Das Signalformat wird für die HDMI-Ausgabe verwendet. Der Digitalausgang befindet sich auf einem 30-poligen KEL USL00-30L-C-Anschluss, über den auch VISCA und die Versorgungsspannung geführt werden.

Kompakte Integration und Spannungsversorgung

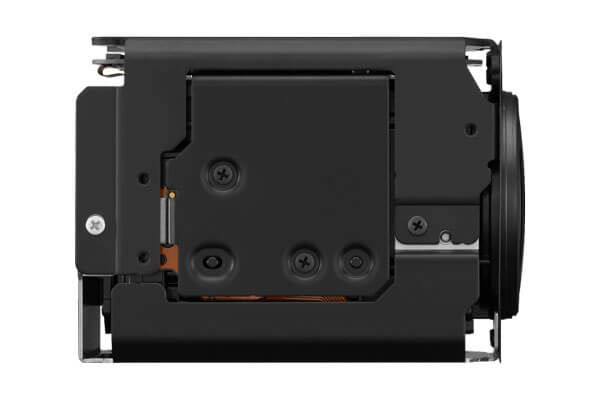

Das Kameramodul misst 50 × 58 × 80 mm und wiegt 250 g. Die Versorgung erfolgt mit 7 bis 12 V DC. Der spezifizierte Betriebstemperaturbereich beträgt −5 °C bis +50 °C. Die FCB-ER9100 ist als Einbaumodul ausgelegt und muss für den Einsatz in ein geeignetes Gehäuse integriert werden.
