VGA LWIR Thermalkamera-Kit mit AI / ISP / SDK
TruVision-640-PRO-KIT

Erglon TruVision 640 PRO Kit – LWIR-Thermalkamera-Kit mit AI, Thermal ISP und Open SDK

Das Erglon TruVision 640 PRO Kit ist ein kompaktes LWIR-Thermalkamera-Kit mit vormontiertem LWIR-Objektiv für anspruchsvolle OEM-, Embedded-, UAV-, Robotik- und KI-gestützte Bildverarbeitungsanwendungen. Mit 640 × 480 Pixeln, 12 µm Pixelpitch, einer thermischen Empfindlichkeit von NETD < 20 mK und einer Bildrate von 60 Hz liefert die Thermalkamera detailreiche Wärmebilder im Spektralbereich von 8–14 µm.

Ein integrierter AI-Beschleuniger und der leistungsfähige Thermal ISP unterstützen Bildverbesserung, Sensorfusion, Objekterkennung, Zielerkennung und intelligente Videoanalyse direkt im Kamerasystem. Das Open SDK ermöglicht die Anpassung der Software und die Integration projektspezifischer Algorithmen. Damit eignet sich das TruVision 640 PRO Kit besonders für intelligente Wärmebildsysteme, autonome Plattformen, UAV-Payloads, Sicherheitsanwendungen und kundenspezifische OEM-Projekte.

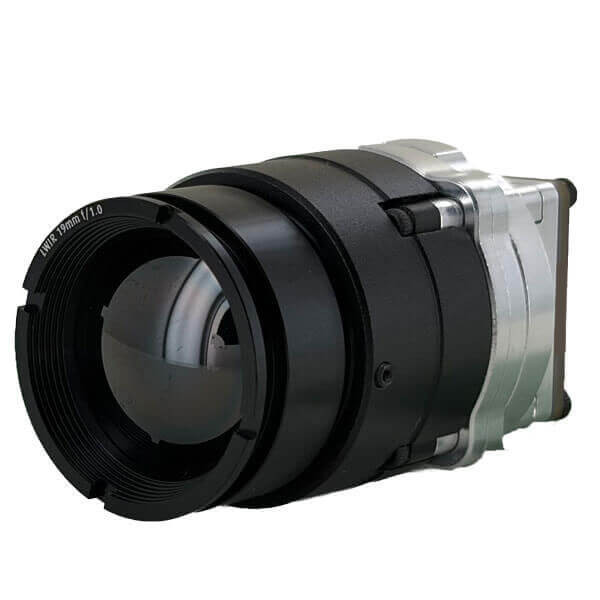

TruVision 640 PRO Kit mit abgestimmtem LWIR-Objektiv

Das TruVision 640 PRO Kit kombiniert den Thermal Core bereits mit einer abgestimmten LWIR-Optik und erleichtert dadurch die Integration in UAVs, Robotiksysteme, Sicherheitslösungen, industrielle Thermografie und KI-gestützte Bildverarbeitungssysteme. Die separate Auswahl und Montage des Objektivs entfällt.

Für das TruVision 640 PRO Kit stehen Varianten mit 4,9 mm, 9 mm, 13 mm, 19 mm, 25 mm, 35 mm und 50 mm Objektiv zur Verfügung. Dadurch lässt sich das Sichtfeld an die jeweilige Anwendung anpassen – von der großflächigen Szenenerfassung und UAV-Integration über industrielle Inspektionsaufgaben bis hin zur thermischen Beobachtung über größere Distanzen.

Für spezielle Drohnenanwendungen ist zusätzlich der TruVision 640-4.9 LT PRO AI mit analoger und digitaler Schnittstelle verfügbar. Darüber hinaus stehen separate Drone Interface Boards für analoge Videoausgabe, USB, MIPI und GMSI zur Verfügung. Die konkrete Kompatibilität des gewählten Interface Boards mit der jeweiligen Kit-Konfiguration sollte vor der Systemintegration geprüft werden.

Die Kit-Varianten basieren auf der TruVision-640-PRO-Plattform mit 640 × 480 Pixeln, 12 µm Pixelpitch, NETD < 20 mK und einer Bildrate von 60 Hz. Zur Plattform gehören der integrierte AI-Beschleuniger, der Thermal ISP, das Open SDK, Onboard-Aufzeichnung, Bildaufnahme, Bildfusion und die verfügbaren Steuerungs- und Videoschnittstellen.

Während der separat erhältliche Thermal Core maximale Flexibilität für kundenspezifische OEM- und Embedded-Entwicklungen bietet, eignet sich das vorkonfigurierte Kit für Projekte, bei denen Core und Optik bereits aufeinander abgestimmt bereitgestellt werden sollen. Dadurch können Entwicklungszeit, Integrationsaufwand und Inbetriebnahme reduziert werden.

Hochauflösende LWIR-Bildgebung mit hoher thermischer Empfindlichkeit

• 640 × 480 Pixel VGA-Wärmebildauflösung
• NETD < 20 mK
• 12 µm Pixelpitch
• LWIR-Spektralbereich von 8–14 µm
• 60 Hz Bildrate
• Schnellstart in weniger als 3 Sekunden
• Digitalzoom von 1× bis 8×
• 8 einstellbare Farbpaletten
• Integrierter Shutter mit FFC
• Thermal ISP und integrierter AI-Beschleuniger
• Open SDK
• Picture-in-Picture und 3-Way Image Fusion
• Full Onboard Overlay
• Digitaler HD-Stream mit 60 fps
• Onboard-Videoaufzeichnung und Bildaufnahme
• 64 GB integrierter Speicher, über SDIO erweiterbar
• UART, USB, I²C und SDIO
• MIPI DSI, MIPI CSI, USB 3.2 und parallele 24-Bit-Videoausgabe
• Analoge oder USB-Videoausgabe über Plugin-Modul
• Standby-Modus
• Wasserdichte und stoßfeste Ausführung
• NDAA-konforme Ausführung
• Europäische Fertigung · 100 % ITAR-frei

Präzise Wärmebilddaten für industrielle Anwendungen

Mit einer thermischen Empfindlichkeit von NETD < 20 mK kann das TruVision 640 PRO Kit sehr geringe Temperaturunterschiede und thermische Auffälligkeiten sichtbar machen. Dadurch eignet sich das Kit für Prozessüberwachung, Hotspot-Detektion, Zustandsüberwachung, industrielle Thermografie und Predictive-Maintenance-Anwendungen.

Der integrierte Thermal ISP verarbeitet und optimiert die Sensordaten direkt im Kamerasystem. Die integrierte Non-Uniformity Correction mit Shutter und Flat Field Correction unterstützt eine gleichmäßige Bilddarstellung. Zusammen mit dem AI-Beschleuniger lassen sich Objekte, Ziele und relevante Szeneninformationen direkt im Kamerasystem analysieren.

Flexible Integration in OEM- und Embedded-Systeme

Das TruVision 640 PRO Kit wurde für die Integration in professionelle OEM- und Embedded-Systeme entwickelt. Das vormontierte LWIR-Objektiv reduziert den mechanischen Integrationsaufwand und ermöglicht eine schnellere Inbetriebnahme. Für die Steuerung stehen UART, USB, I²C und SDIO zur Verfügung. Die Bildausgabe kann über MIPI DSI, MIPI CSI, USB 3.2 oder eine parallele 24-Bit-Schnittstelle erfolgen.

Diese Schnittstellenvielfalt erleichtert die Einbindung in industrielle Steuerungen, UAV-Payloads, Robotiksysteme, mobile Plattformen und kundenspezifische Wärmebildlösungen. Eine analoge oder USB-basierte Videoausgabe kann über ein Plugin-Modul realisiert werden.

Das Open SDK unterstützt die Anpassung und Erweiterung der Softwarefunktionen. Dadurch können projektspezifische Algorithmen, Analysefunktionen und kundenspezifische Features in die jeweilige Systemarchitektur integriert werden.

Streaming, Aufzeichnung und intelligente Verarbeitung

Das TruVision 640 PRO Kit unterstützt einen digitalen HD-Stream mit 60 fps, die Onboard-Videoaufzeichnung und die direkte Aufnahme von Einzelbildern. Der integrierte Speicher mit 64 GB kann über SDIO erweitert werden und ermöglicht die lokale Speicherung von Bild- und Videodaten.

Durch die Kombination aus Open SDK, integriertem AI-Beschleuniger und Thermal ISP eignet sich das Kit für lokale Bildanalyse, Objekterkennung, Zielerkennung, intelligente Videoanalyse und kundenspezifische Embedded-Vision-Anwendungen.

Kompakte Bauform für mobile und gewichtskritische Systeme

Das TruVision 640 PRO Kit eignet sich besonders für platz- und gewichtskritische Systeme. Typische Integrationsumgebungen sind Drohnen, kompakte Beobachtungssysteme, Robotikmodule, Handheld-Geräte und kundenspezifische OEM-Wärmebildplattformen. Die Abmessungen und das Gewicht des Gesamtkits sind von der gewählten Brennweite und Objektivkonfiguration abhängig. Die robuste, wasserdichte und stoßfeste Ausführung unterstützt den Einsatz in mobilen, batteriebetriebenen und anspruchsvollen Embedded-Systemen.

Erweiterte Bildfunktionen für professionelle Systeme

Das TruVision 640 PRO Kit bietet umfangreiche Funktionen für Bildausgabe, Visualisierung und Systemintegration. Dazu gehören Full Onboard Overlay, Picture-in-Picture, 3-Way Image Fusion, ein Digitalzoom von 1× bis 8×, 8 Farbpaletten, ein Standby-Modus sowie Onboard-Aufzeichnung und Bildaufnahme.

Die integrierten Funktionen erleichtern die Entwicklung eigener Bedienoberflächen, Overlay-Konzepte, Dokumentationsfunktionen und intelligenter Wärmebildsysteme. Durch die Bildfusion kann das Thermalkamera-Kit zudem in Multisensor-Lösungen eingebunden werden.

Europäische Fertigung und vereinfachte Beschaffung

Das TruVision 640 PRO Kit wird für professionelle OEM-, Embedded- und Industrieanwendungen in Europa entwickelt und hergestellt. Die NDAA-konforme und vollständig ITAR-freie Ausführung vereinfacht die Beschaffung und Integration in internationale Projekte. Das Produkt kann dennoch Dual-Use-Exportbestimmungen unterliegen und vor dem Export eine Genehmigung erfordern.

Typische Anwendungsfelder

• KI-gestützte Wärmebildsysteme
• UAV- und Drohnenintegration
• Robotik und autonome Plattformen
• Industrielle Anlagenüberwachung
• Hotspot-Detektion
• Predictive-Maintenance-Anwendungen
• Zustandsüberwachung
• Objekt- und Zielerkennung
• Perimeter- und Geländeüberwachung
• Mobile Beobachtungs- und Inspektionssysteme
• Multisensor-Systeme mit Thermal- und Sichtbilddaten
• Kundenspezifische OEM-Wärmebildsysteme

Für Anwendungen ohne integrierte AI-, ISP-, Aufzeichnungs- und SDK-Funktionen steht alternativ das TruVision 640 Kit zur Verfügung. Für Systeme mit kundenspezifischer Optik sind der TruVision 640 und der TruVision 640 PRO auch als separate Thermal Cores erhältlich. Für Systeme mit höherer Auflösung steht der TruVision 1280 PRO zur Verfügung.
