QVGA LWIR Thermalkamera-Kit
TruVision-320-Kit

TruVision-320 Kit – kompaktes LWIR Thermalkamera-Kit für OEM-, Embedded- und Industrieanwendungen

Das Erglon TruVision-320 Kit ist ein kompaktes LWIR-Thermalkamera-Kit mit vormontiertem LWIR-Objektiv für OEM-, Embedded-, Robotik- und Industrieanwendungen. Mit einer Wärmebildauflösung von 320 × 240 Pixel, 12 µm Pixelpitch, einer thermischen Empfindlichkeit von NETD < 25 mK und einer Bildrate von bis zu 60 Hz liefert das System präzise Wärmebilddaten im Spektralbereich von 8–14 µm. Der EU-gefertigte, NDAA-konforme Wärmesensor eignet sich für industrielle OEM-Systeme, Embedded-Vision-Plattformen sowie mobile und stationäre Wärmebildlösungen.

Das TruVision-320 Kit wird mit einem vormontierten LWIR-Objektiv geliefert und ist in den Brennweiten 9 mm und 19 mm erhältlich. Dadurch entfällt die separate Objektivmontage und das Thermalkamera-Kit lässt sich einfach in UAVs, Drohnen, Robotiksysteme, Sicherheitslösungen, industrielle Thermografie sowie Embedded- und Machine-Vision-Systeme integrieren. Abmessungen und Gewicht sind abhängig von der gewählten Brennweite und Objektivkonfiguration.

TruVision-320 Kit mit abgestimmtem LWIR-Objektiv

Das TruVision-320 Kit kombiniert den TruVision-320 Thermalkamera-Core mit einem vormontierten und auf das System abgestimmten LWIR-Objektiv. Die Kit-Ausführungen basieren auf derselben 320 × 240 Pixel LWIR-Plattform und unterscheiden sich hauptsächlich durch Brennweite, Sichtfeld, Abmessungen und Gewicht. Dadurch kann das System gezielt an Anwendungen mit breitem oder engerem Sichtfeld angepasst werden. Der TruVision-320 ist weiterhin auch als separate OEM-Core-Version erhältlich.

• TruVision 320-9 Kit: 9 mm Objektiv mit einem Sichtfeld von 24,45° × 18,34° für UAVs, Robotik, mobile Wärmebildsysteme, Situationsüberwachung und Anwendungen mit großem Erfassungsbereich.

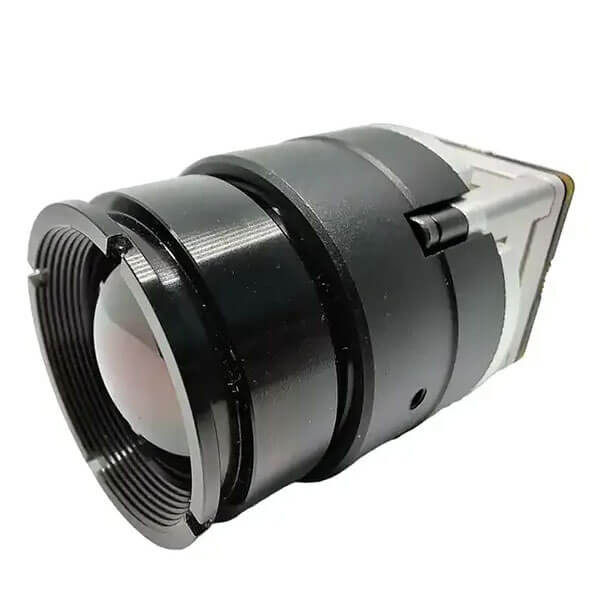

• TruVision 320-19 Kit: 19 mm Objektiv mit einem Sichtfeld von 11,58° × 8,69° für industrielle Überwachung, Sicherheitsanwendungen und OEM-Systeme mit engerem Sichtfeld.

Beide Kit-Varianten verwenden denselben LWIR-Sensor mit 320 × 240 Pixel, 12 µm Pixelpitch und einer Bildrate von bis zu 60 Hz. Darüber hinaus verfügen sie über Digitalzoom, Flat-Field-Correction, mehrere Farbpaletten, Overlay-Funktionen sowie die für die jeweilige Ausführung vorgesehenen Steuerungs- und Videoschnittstellen.

Technische Highlights

• 320 × 240 Pixel Wärmebildauflösung
• 12 µm Pixelpitch
• NETD < 25 mK
• LWIR-Spektralbereich 8–14 µm
• Bildrate bis 60 Hz
• Digitalzoom 1×, 2× und 4×
• Integrierter Shutter mit FFC
• UART-, USB-, I²C- und SDIO-Schnittstellen
• Digitaler VGA-Stream mit bis zu 60 fps
• USB- oder Analog-Videoausgabe über Plugin-Modul
• Onboard-Videoaufzeichnung und Bildaufnahme
• Interner Speicher mit 32 GB
• Quick Start < 3 Sekunden
• Picture-in-Picture-Modus
• 8 Farbpaletten
• Standby-Modus
• NDAA-konformer, EU-gefertigter Sensor
• Thermalkamera-Kit mit vormontiertem LWIR-Objektiv
• Verfügbare Brennweiten: 9 mm und 19 mm
• Versorgungsspannung: 3,3 VDC

Zuverlässige Wärmebilddaten für industrielle Anwendungen

Mit einer thermischen Empfindlichkeit von NETD < 25 mK und Bildraten von bis zu 60 Hz ermöglicht das TruVision-320 Kit die zuverlässige Erkennung feiner Temperaturunterschiede, Hotspots und thermischer Auffälligkeiten. Der integrierte Shutter mit Flat-Field-Correction unterstützt eine gleichmäßige Bilddarstellung, während das kompakte Kamerasystem die Integration in mobile und stationäre Wärmebildsysteme erleichtert.

Flexible Integration in OEM- und Embedded-Systeme

Für die Systemintegration stehen UART, USB, I²C und SDIO zur Verfügung. Zusätzlich unterstützt das Thermalkamera-Kit einen digitalen VGA-Stream mit bis zu 60 Bildern pro Sekunde. Die kompakte Ausführung und die verschiedenen Steuerungs- und Peripherieschnittstellen erleichtern die Einbindung in Robotik, UAVs, Sicherheitsanwendungen, industrielle Thermografie sowie Embedded- und Machine-Vision-Systeme. Abmessungen und Gewicht sind abhängig von der gewählten Brennweite und Objektivkonfiguration.

Streaming, Aufzeichnung und Bildspeicherung

Das TruVision-320 Kit unterstützt einen digitalen VGA-Stream mit bis zu 60 fps sowie eine USB- oder analoge Videoausgabe über ein entsprechendes Plugin-Modul. Für die Dokumentation und spätere Auswertung können Videos und Einzelbilder direkt im System aufgezeichnet werden.

Der integrierte Speicher mit 32 GB ermöglicht laut Hersteller eine kontinuierliche Videoaufzeichnung von etwa 4 bis 6 Stunden. Dadurch eignet sich das Thermalkamera-Kit auch für mobile, autonome oder zeitweise ohne externe Aufzeichnungseinheit betriebene Systeme. Die konkrete Ausgabe, Steuerung und Weiterverarbeitung der Wärmebilddaten hängt von der jeweiligen Systemkonfiguration und Integration ab.

Integrierte Bild- und Systemfunktionen

• Onboard-Videoaufzeichnung
• Onboard-Bildaufnahme
• 32 GB interner Speicher
• Picture-in-Picture-Modus
• Standby-Modus
• 8 auswählbare Farbpaletten
• Vollständige Overlay-Funktionen
• Schneller Systemstart in weniger als 3 Sekunden
• Kompatibilität mit externer Stromversorgung

NDAA-konforme Sensortechnologie

Das TruVision-320 Kit verwendet einen NDAA-konformen, EU-gefertigten Wärmebildsensor mit einer Auflösung von 320 × 240 Pixel und 12 µm Pixelpitch. Dadurch eignet sich das System für Projekte mit entsprechenden Beschaffungs- und Compliance-Anforderungen sowie für internationale OEM-, Embedded- und Industrieanwendungen.

Typische Anwendungsfelder

• OEM-Wärmebildsysteme
• Industrielle Thermografie
• UAV- und Drohnensysteme
• Robotik und autonome Systeme
• Sicherheits- und Überwachungsanwendungen
• Intelligente Überwachungssysteme
• Mobile Wärmebildlösungen
• Embedded-Vision-Anwendungen
• Machine-Vision-Systeme
